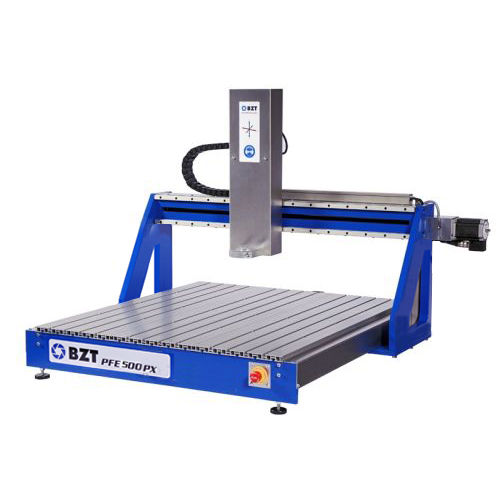

CNC-Fräsmaschine / 3-Achsen / universell / Brücken
PFE 512-PX BZT Maschinenbau GmbH

Eigenschaften

  • Achszahl:

    3-Achsen

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

Beschreibung


Antrieb: 3 Marken-Schrittmotore X+Y=6 Amp, Z=4,2 Amp
Programmierbare Auflösung: 0,0025 mm
Wiederholgenauigkeit: ca. +/- bis 0,01 mm (auf der Festlagerseite)
Maximales Umkehrspiel: etwa 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Führungen: X- und Y-Achse geschliffen und oberflächengehärtet
Spindeln: Kugelrollspindeln 16 mm
Verfahrgeschwindigkeit: Eilgang ca. 8000 mm/min
Maximale Arbeitsgeschwindigkeit: ca. 4000 mm/min
Referenzschalter auf allen Achsen
Aufspannfläche: X=1250 Y=870 mm
Verfahrwege: X=1205 mm Y=525 mm Z=135 mm
Durchlaßhöhe unter Portal: ca. 210 mm
Durchlaßhöhe unter Z-Achse: ca. 195 mm
Gesamtmaße mit Motoren: LxBxH = ca. 1100 x 1700 x 850 mm
Fräsmotoraufnahme: Eurohals Ø 43 mm
Gewicht: ca. 190 kg
Stromversorgung: 230 V / 50 Hz
