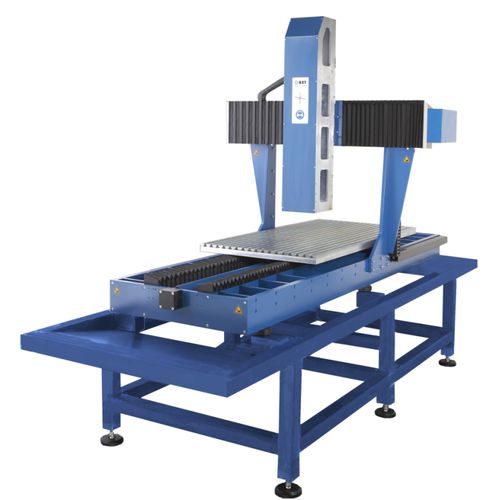

CNC-Fräsmaschine / 3-Achsen / universell / Brücken
PFX 1500 BZT Maschinenbau GmbH

Eigenschaften

  • Achszahl:

    3-Achsen

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    857 mm

  • Verfahrweg Y:

    1450 mm

  • Hub Z:

    250 mm

Beschreibung

Version: 1.0
Aufspannfläche: ca. 1500 x 740 mm
Verfahrweg X: ca. 857 mm
Verfahrweg Y: ca. 1450 mm
Verfahrweg Z: ca. 180 mm
Durchlasshöhe Z: ca. 250 mm
Verfahrgeschwindigkeit step | servo: ca. 12000 mm/min. | ca. 25000 mm/min Eilgang
Arbeitsgeschwindigkeit step | servo: ca. 10000 mm/min. | ca. 20000 mm/min Eilgang
Antrieb step | servo: 3 x 6 Amp | 3 x 700 W
Schrittweite: 0,0025 mm
Widerholgenauigkeit: +/- 0,025 mm bis +/- 0,01 mm (auf der Festlagerseite)
Positionierfehler kalibrierbar
Umkehrspiel: max. 0,05 mm (softwaretechnisch bis auf 0,00 mm einstellbar)
Führung X,Y,Z: Linearführungen 25 mm geschliffen und oberflächengehärtet
Spindeln: 3-fach kugelgelagerte Kugelrollspindeln, induktiv gehärtet(HRC60 +/-2)
Referenzschalter auf allen Achsen
Außenabmessungen: LxBxH ca. 3500 x 1550 x 2100 mm
Gewicht: ca. 1000 kg
