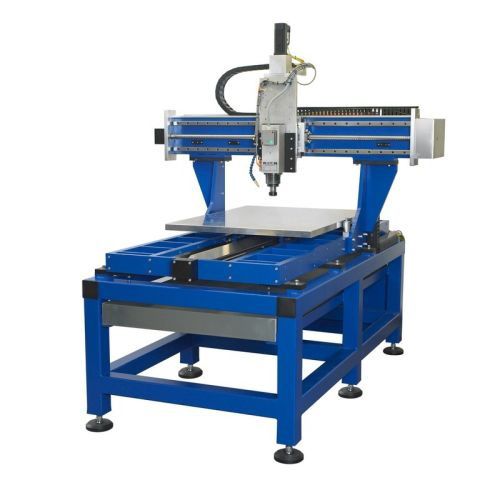

CNC-Fräsmaschine / 3-Achs / universell / Brücken
PFX 1000 BZT Maschinenbau GmbH

Zu meinen MyDirectIndustry-Favoriten hinzufügen
CNC-Fräsmaschine / 3-Achs / universell / Brücken CNC-Fräsmaschine / 3-Achs / universell / Brücken - PFX 1000
  • CNC-Fräsmaschine / 3-Achs / universell / Brücken
{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    857 mm

  • Verfahrweg Y:

    995 mm

  • Hub Z:

    250 mm

Beschreibung


Version: 1.0
Aufspannfläche: ca. 1000 x 740 mm
Verfahrweg X : ca. 857 mm
Verfahrweg Y : ca. 995 mm
Verfahrweg Z : ca. 180 mm
Durchlasshöhe Z : ca. 250 mm
Verfahrgeschwindigkeit step | servo: ca. 12000 mm/min. | ca. 25000 mm/min Eilgang
Arbeitsgeschwindigkeit step | servo: ca. 10000 mm/min. | ca. 20000 mm/min Eilgang
Antrieb step | servo: 3 x 6 Amp | 3 x 700 W
Schrittweite: 0,0025 mm
Wiederholgenauigkeit: +/-0,025 mm bis +/-0,01 mm (auf der Festlagerseite)
Positionierfehler kalibrierbar
Umkehrspiel: max. 0,05 mm(softwaretechnisch bis auf 0,00 mm einstellbar)
Führung X,Y,Z: Linearführungen 25 mm geschliffen und oberflächengehärtet
Spindeln: 3-fach kugelgelagerte Kugelrollspindeln,induktiv gehärtet(HRC60 +/-2)
Referenzschalter auf allen Achsen
Außenabmessungen: LxBxH ca. 1900 x 1000 x 2100 mm
Gewicht: ca. 800 kg
