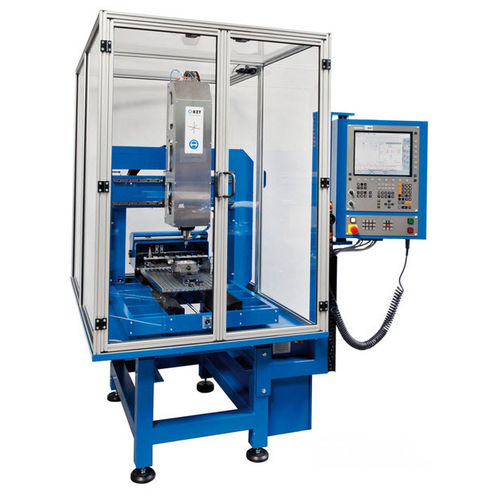

CNC-Fräsmaschine / 3-Achs / universell / Brücken
PFX-700-1 BZT Maschinenbau GmbH

Zu meinen MyDirectIndustry-Favoriten hinzufügen
CNC-Fräsmaschine / 3-Achs / universell / Brücken CNC-Fräsmaschine / 3-Achs / universell / Brücken - PFX-700-1
  • CNC-Fräsmaschine / 3-Achs / universell / Brücken
{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    520 mm

  • Verfahrweg Y:

    720 mm

  • Hub Z:

    180 mm

Beschreibung


Version: 2.0
Aufspannfläche: ca. 680 x 375 mm
Verfahrweg X: ca. 520 mm
Verfahrweg Y: ca. 720 mm
Verfahrweg Z: ca. 180 mm
Durchlasshöhe unter Träger X-Achse: ca. 390 mm
Verfahrgeschwindigkeit step | servo: ca. 12000 mm/min. | ca. 25000 mm/min Eilgang
Arbeitsgeschwindigkeit step | servo: ca. 10000 mm/min. | ca. 20000 mm/min Eilgang
Antrieb step | servo: 3 x 6 Amp | 3 x 700 W
Schrittweite: 0,0025 mm
Widerholgenauigkeit: +/-0,025 mm bis +/-0,01 mm (auf der Festlagerseite)
Positionierfehler: kalibrierbar
Umkehrspiel: max. 0,05 mm(softwaretechnisch bis auf 0,00 mm einstellbar)
Führung X,Y,Z: Linearführungen von Bosch Rexroth , 25 mm geschliffen und oberflächengehärtet
Spindeln: 3-fach kugelgelagerte Kugelrollspindeln von Bosch Rexroth , induktiv gehärtet (HRC60 +/-2)
X-Achse: Kugelrollspindel 25 x 10 mm mit angetriebener Mutter
Referenzschalter auf allen Achsen
Außenabmessungen: L x B x H ca. -
Gewicht: -
