CNC-Fräsmaschine / 3-Achs / universell / Brücken
PFX 500-H BZT Maschinenbau GmbH

Zu meinen MyDirectIndustry-Favoriten hinzufügen

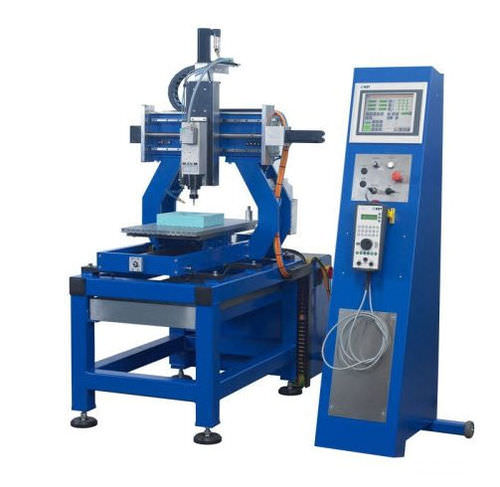

CNC-Fräsmaschine / 3-Achs / universell / Brücken CNC-Fräsmaschine / 3-Achs / universell / Brücken - PFX 500-H
{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    350 mm

  • Verfahrweg Y:

    585 mm

  • Hub Z:

    210 mm

Beschreibung


Version: 1.0
Aufspannfläche: ca. 600 x 375 mm
Verfahrweg X: ca. 350 mm
Verfahrweg Y: ca. 585 mm
Verfahrweg Z: ca. 210 mm
Durchlasshöhe Z: ca. 250 mm
Verfahrgeschwindigkeit step | servo: ca. 12000 mm/min. | ca. 25000 mm/min Eilgang
Arbeitsgeschwindigkeit step | servo: ca. 10000 mm/min. | ca. 20000 mm/min Eilgang
Antrieb: step | servo: 3 x 6 Amp | 3 x 700 W
Schrittweite: 0,0025 mm
Widerholgenauigkeit: +/-0,025 mm bis +/-0,01 mm (auf der Festlagerseite)
Positionierfehler: kalibrierbar
Umkehrspiel: max. 0,05 mm (softwaretechnisch bis auf 0,00 mm einstellbar)
Linearführung: Y=25 mm, X+Z=15 mm, geschliffen und oberflächengehärtet
Spindeln: 3-fach kugelgelagerte Kugelrollspindeln, induktiv gehärtet (HRC60 +/-2)
Referenzschalter auf allen Achsen
Außenabmessungen: LxBxH ca. 1600 x 1000 x 2100 mm
Gewicht: ca. 700 kg
