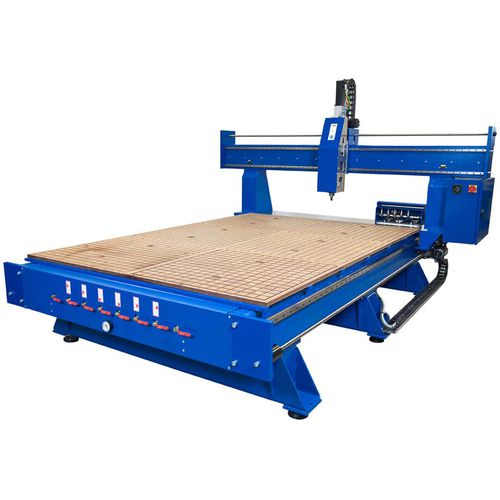

CNC-Fräsmaschine / 3-Achsen / universell / Brücken
PFG-S 2010 Servo BZT Maschinenbau GmbH

Eigenschaften

  • Achszahl:

    3-Achsen

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    1000

  • Verfahrweg Y:

    2000

  • Hub Z:

    400

Beschreibung


Aufspannfläche: X=1000 x Y=2500 mm
lieferbar mit Vakuumtisch oder Alu T-Nutenplatte
Verfahrweg X: 1000 mm
Verfahrweg Y: 2000 mm
Verfahrweg Z: 400 mm
Durchlasshöhe Z (Portal): ca. 500 mm
Positionierungsgeschwindigkeit: 30.000 mm/min
Schrittweite: 0,001 mm
Wiederholgenauigkeit: +/- 0,01 mm
Positionierfehler kalibrierbar
Umkehrspiel: max. 0,02 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Antrieb X+Y-Achse: angetriebene Kugelgewindemuttern
Führung Y: Linearführung 35 mm geschliffen und oberflächengehärtet
Führung X+Z: Linearführung 25 mm geschliffen und oberflächengehärtet
Referenzschalter: ja, an allen Achsen
Arbeitsbereich: an allen Achsen Endschalter
Antrieb: 4 Servomotore
Spindeln: 3-fach kugelgelagerte Kugelrollspindeln, induktiv gehärtet (HRC 60 +/- 2)
Außenabmessungen: ca. 2.900 x 2.000 x 2.400 mm
Gewicht: ca. 4.000 kg
Stromversorgung: 380/415 V - 50 Hz
Ausstattung: Servo CNC-Controller, robustes Stahluntergestell, spielfreie Kugelumlaufspindeln mit angetriebener Mutter, hochpräzise Linearführungen, Servoantriebe
