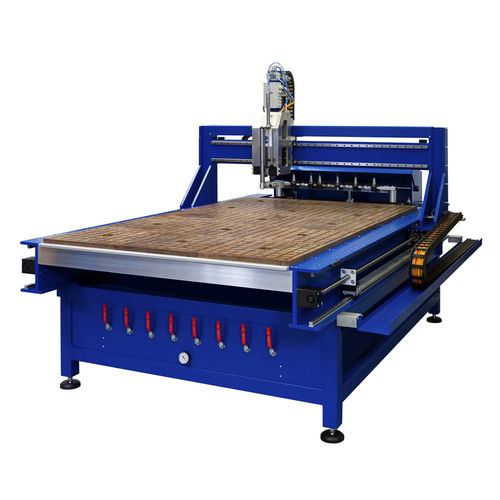

CNC-Fräsmaschine / 3-Achs / universell / Brücken
PFH 4020-G BZT Maschinenbau GmbH

Zu meinen MyDirectIndustry-Favoriten hinzufügen
CNC-Fräsmaschine / 3-Achs / universell / Brücken CNC-Fräsmaschine / 3-Achs / universell / Brücken - PFH 4020-G
  • CNC-Fräsmaschine / 3-Achs / universell / Brücken
{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    2,020 mm

  • Verfahrweg Y:

    4,010 mm

  • Hub Z:

    170 mm

Beschreibung


Antrieb: Servomotor 750 W
Programmierbare Auflösung: 0,0025 mm
Wiederholgenauigkeit: ca. +/- 0,02 - 0,03 mm
Maximales Umkehrspiel: 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Linearführungen: Linearführungen Bosch Rexroth 25 mm, geschliffen und oberflächengehärtet
Kugelgewindespindeln: X= 16 x 16mm; Y= 25 x 10mm; Z= 16 x 5mm
X-Achse: aus Stahl
Verfahrgeschwindigkeit: z= max. ca. 10000 mm/min | x + y= max. ca. 25000 mm/min
Angetriebene Mutter: X + Y-Achse
Aufspannfläche: ca. X=2000 mm x Y=4000 mm
Verfahrwege: ca. X=2020 mm Y=4010 mm und Z=170 mm
Durchlaßhöhe unter Portal: ca. 280 mm
Durchlaßhöhe unter Z-Achse: ca. 250 mm
Gesamtmaße mit Motoren: ca. 4500 x 2700 x 2300 mm
Gewicht: ca. 2600 kg
Stromversorgung: 380 V / 50 Hz
