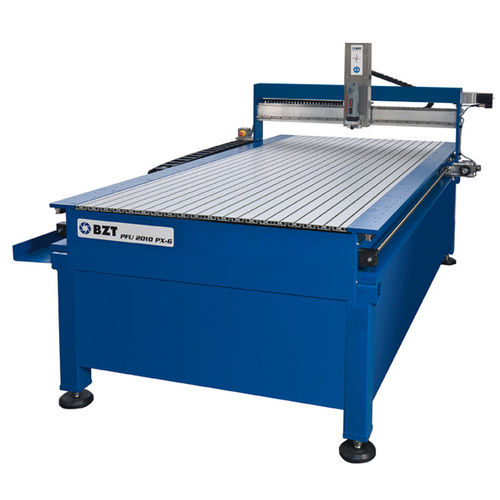

CNC-Fräsmaschine / 3-Achs / universell / Brücken
max. 1520 Χ 2010 Χ 135 mm | PFU 2015-G BZT Maschinenbau GmbH

{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    1,520 mm

  • Verfahrweg Y:

    2,010 mm

  • Hub Z:

    135 mm

Beschreibung


Antrieb: optional Schrittmotor oder Servomotor
Programmierbare Auflösung: 0,0025 mm
Wiederholgenauigkeit: ca. +/- 0,01 mm
Maximales Umkehrspiel: 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Linearführungen: Linearführungen Bosch Rexroth Y-Achse 25 mm, X- und Z-Achse 15 mm geschliffen und oberflächengehärtet
Spindeln: Kugelrollspindeln 16 mm
X-Achse: Aluminium 100 mm x 100 mm
Y-Achse: Gantry Version, 2 Kugelrollspindeln 16 x 16 mm
Referenzschalter auf allen Achsen
Aufspannfläche: ca. X=1500 mm x Y=2000 mm
Verfahrwege: ca. X=1520 mm Y=2010 mm und Z=135 mm
Durchlaßhöhe unter Portal: ca. 150 mm
Durchlaßhöhe unter Z-Achse: ca. 150 mm
Gesamtmaße mit Motoren: ca. 2300 x 2100 x 1600 mm
Gewicht: ca. 490 kg
Stromversorgung: 230 V / 50 Hz
