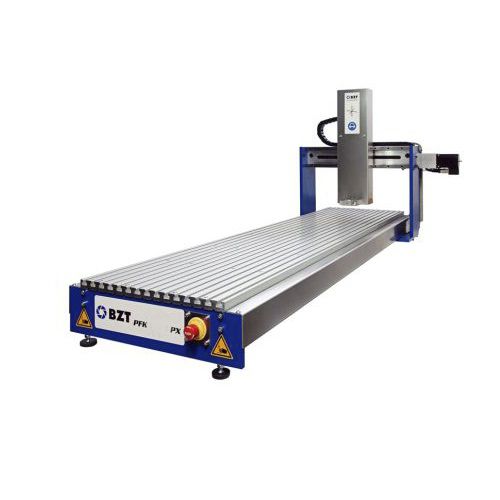

CNC-Fräsmaschine / 3-Achsen / universell / Brücken
PFK-1605-PX BZT Maschinenbau GmbH

Eigenschaften

  • Achszahl:

    3-Achsen

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    520 mm

  • Verfahrweg Y:

    1680 mm

  • Hub Z:

    135 mm

Beschreibung

Antrieb: 3 Marken-Schrittmotore 4,2 Amp
Programmierbare Auflösung: 0,0025 mm
Wiederholgenauigkeit: ca. +/- 0,02 - 0,03mm (auf der Festlagerseite)
Maximales Umkehrspiel: etwa 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Führungen: X- und Y-Achse geschliffen und oberflächengehärtet
Spindeln: Kugelrollspindeln 16 mm
Verfahrgeschwindigkeit: Eilgang ca. 8000 mm/min
Maximale Arbeitsgeschwindigkeit: ca. 4000 mm/min
Referenzschalter auf allen Achsen
Aufspannfläche: X=500 x Y=1910 mm
Verfahrwege: X=520 mm Y=1680 mm Z=135 mm
Durchlaßhöhe unter Portal: ca. 220 mm
Durchlaßhöhe unter Z-Achse: ca. 205 mm
Gesamtmaße mit Motoren: LxBxH = ca. 2160 x 900 x 860 mm
Fräsmotoraufnahme: Eurohals Ø 43 mm
Gewicht: ca. 145 kg
Stromversorgung: 230 V / 50 Hz
