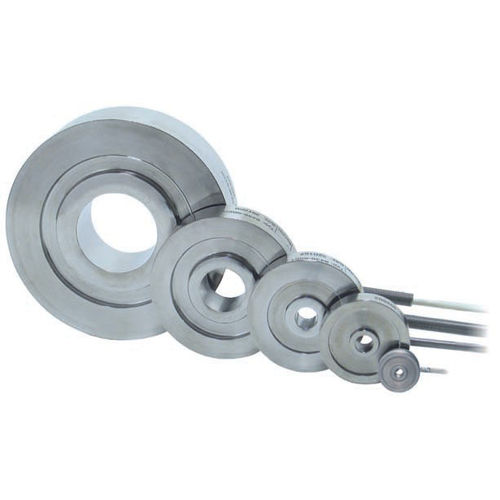

Wägezelle / Zug- und Druckkraft 8438

RingDehnungsmessstreifenMiniatur

MINIATURRING-KRAFTSENSOR - 8438 Die zu messende Kraft muss axial und rechtwinklig auf der gesamten Fläche des inneren und äußeren Rings des Sensorkörpers gegenläufig eingeleitet werden. Die Umwandlung der einwirkenden Kraft in ein elektrisches Ausgangssignal übernehmen Dehnungsmessstreifen, die zu einer Vollbrücke zusammengeschaltet sind. Um eine optimale Genauigkeit zu erreichen, ist die Basisfläche des Sensors auf einer geschliffenen, geläppten und auf ≥ 58 HRC durchgehärteten, ausreichend dimensionierten Fläche zu montieren. Stabilisierend auf das Sensorelement wirkt der mit der Auflagefläche verschweißte Basisdeckel. Seitenkräfte müssen trotzdem vermieden werden, da durch sie eine Verfälschung des Messergebnisses hervorgerufen wird. Eine Zug- und Biegeentlastung für das Sensorkabel ist maschinenseitig vorzunehmen. FEATURES: - Messbereiche von 0 ... 100 N bis 0 ... 200 kN - Durchgehende zentrische Bohrung - Flache, scheibenförmige Bauform - Aus nichtrostendem Stahl hergestellt - Komplett verschweißter Sensorkörper - Standardisierung des Nennkennwertes möglich - burster TEDS optional erhältlich
