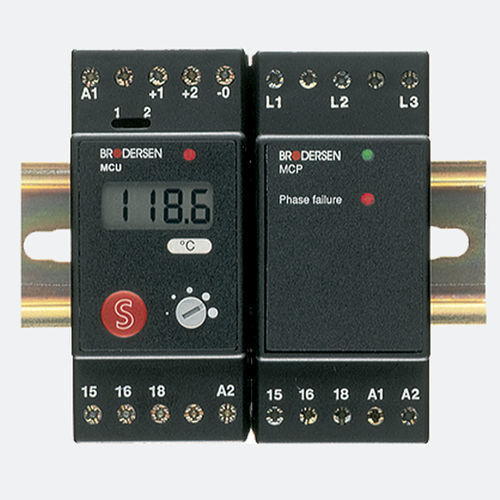

Überspannungs-Überwachungsrelais MCP-10

Phasenfolgefür PhasenverlustPhasenungleichgewicht

Steuerrelais für Überwachung der korrekten Phasenfolge, des Phasenbruches und des Undervoltage. Anschluss zum 3-phasigen Hauptstrom mit oder ohne neutrale Person. Örtlich festgelegte Begrenzungen für das Anziehen und das Abfallen lassen des einfachen oder doppelten Ausgangsrelais. LED-Anzeige über Versorgungsmaterial-Spannungs- und -phasenausfall. Versionen vorhanden für LÄRM-Schiene oder die niedrige Einsteckmontage mit 11 Pfosten. Versionen vorhanden für unterschiedliches Versorgungsmaterial und messende Spannung. Die Phasenausfallrelais-Monitorphasenreihenfolge, der Phasenbruch und der Undervoltage. Das Ausgangsrelais wird angezogen, wenn alle Dreiphasenspannungen Geschenk sind und die Phasenbedingungen (Spannung und Phasenfolge) korrekt sind. Das Phasenausfallrelais hat eine örtlich festgelegte Verspätung, zum der fehlerhaften Erregung und der Deerregung zu verhindern, die durch kurze Störungen verursacht wird. LED-Anzeige über Versorgungsmaterial-Spannung angeschlossen (Grün) und Phasen- oder Spannungsausfall (rot). Das Phasenausfallrelais verwendet L2 und L3 (6 und 7) für Versorgungsmaterial-Spannung. Die Anzeigen folglich arbeiten nur, wenn diese Phasen anwesend sind. Eine Verbesserung der messenden Strecke wird erreicht, indem man neutrale Person an das Relais anschließt (sehen Sie die technischen Daten).
