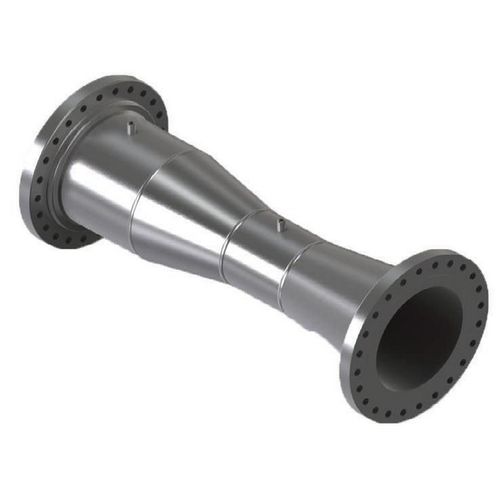

Venturi-Durchflussmesser
Differenzdruckfür FlüssigkeitenInline

Venturi-Durchflussmesser
Venturi-Durchflussmesser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Differenzdruck, Venturi
Flüssigkeit
für Flüssigkeiten
Installierung
Inline, Flansch
Material
Edelstahl
Weitere Eigenschaften
Niederdruck

Beschreibung

- Venturi-Düsen - Berechnung, Konstruktion und Herstellung gemäß BS EN ISO 5167:1 - Gefertigt aus Platten oder bearbeitet aus Stangen/Vorformlingen - Auswahl an Materialgüten - Rohrgrößen von 50 mm bis 1200 mm - Kalibrierungsservice auf Anfrage Es gibt zwei gängige Arten von Venturi-Rohren - die Venturi-Düse und das klassische (Herschel-)Venturi. Beide verfügen über einen konvergenten Einlassabschnitt und einen divergenten Auslassabschnitt. Der konvergente Abschnitt des klassischen Venturirohrs ist ein einfacher Kegelstumpf, während die Einlasskontur der Venturidüse derjenigen der Strömungsdüse ISA 1932 entspricht. Der Hauptvorteil der Venturidüse gegenüber Blenden und Strömungsdüsen liegt im Bereich der Druckrückgewinnung. In der Regel liegt der nicht zurückgewonnene Druck in der Größenordnung von 10 - 30 % des gemessenen DP im Gegensatz zu 40 - 90 % bei einer Blende (je nach Beta-Verhältnis). Obwohl die Kosten für eine Venturi-Düse vergleichsweise hoch sein können, können sich die anfänglichen Ausgaben rechtfertigen, wenn die Pumpkosten eine wichtige Rolle spielen.

---
