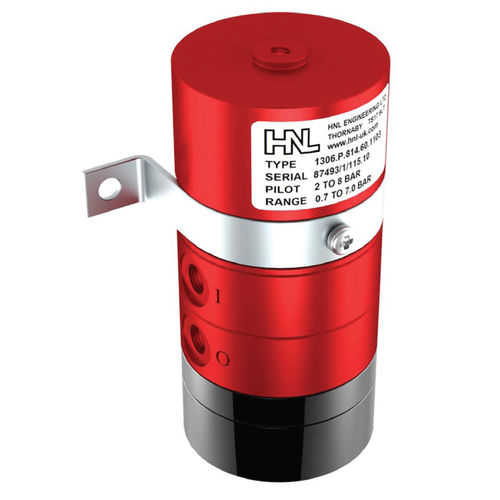

Mechanischer Druckschalter 100 series
DifferentialNCNO

mechanischer Druckschalter
mechanischer Druckschalter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
mechanisch
Drucktyp
Differential
Kontakttyp
NC, NO
Prozessanschluss
NPT 1/4, NPT 1/8
Flüssigkeit
für Gas
Material
Edelstahl, Aluminium
Anwendung
für pneumatische Anwendungen
Weitere Eigenschaften
kompakt, für Hochdruck, Niederdruck, Hochpräzision
Druckbereich

Min: 100 mbar
(1,45 psi)

Max: 100.000 mbar
(1.450,38 psi)

Beschreibung

- KEINE ENTLÜFTUNG IN BEIDEN SCHALTZUSTÄNDEN Diese Schalter wurden für den Einsatz in Überwachungssystemen für den Erdgastransport entwickelt. Typischerweise kann der Schalter verwendet werden, um ein System oder eine Rohrleitung vor einem abnormal hohen oder niedrigen Druck zu schützen, der zu einem Gasaustritt führen könnte. Der Schalter verfügt über ein integriertes 2-Wege-Umschaltventil, das an eine geregelte Erdgasversorgung angeschlossen ist. Bei Betätigung des Schalters wechselt der Ausgang dieses Ventils zwischen dem geregelten Versorgungsdruck und Null. Dieser Ausgang kann zur Steuerung des Betriebs eines Ventils verwendet werden, das dann das System isolieren würde. Für die Niederdruckschaltung wird das Ausgangsventil in der Regel als stromlos geschlossen (N.C.) konfiguriert, um einen Ausgang oberhalb des Sollwerts des Schalters zu erzeugen. Dieser Ausgang geht verloren, wenn der Prozessdruck unter den Sollwert fällt. Bei der Hochdruckschaltung wird das Ausgangsventil in der Regel als stromlos offen (N.O.) konfiguriert, um einen Ausgang unterhalb des Sollwerts des Schalters zu liefern. Dieser Ausgang geht verloren, wenn der Prozessdruck über den Sollwert ansteigt.

---
