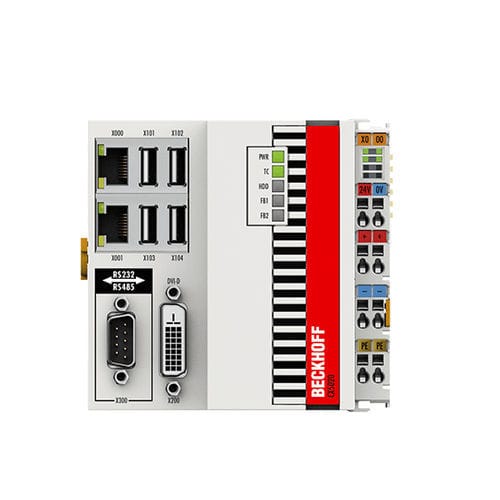

Embedded-PC CX50 edries

ServerIntel Atom Z530Intel® Atom Z510

Die Geräte der Serie CX5000 sind hutschienenmontierbare, lüfterlose Embedded‑PCs mit direktem Anschluss für EtherCAT- oder Busklemmen. Das Gehäusekonzept ist auf Robustheit und Kompaktheit optimiert; die einzelnen Gehäuseteile sind aus Metall (Magnesium) gefertigt. Neben den elektrischen Vorteilen der besseren Abschirmung und des ESD-Schutzes profitiert der Anwender von der Gewichtsersparnis der Magnesiumkonstruktion. Die I/O‑Ebene kann sowohl mit Busklemmen als auch mit EtherCAT-Klemmen realisiert werden. Durch die Anbindung von EtherCAT sind vielfältige Erweiterungsmöglichkeiten gegeben. Weitere Master-/Slave-Feldbusanschlüsse (PROFIBUS, CANopen, DeviceNet) oder Kommunikationsschnittstellen (RS232, RS422/RS485) sowie alle über EtherCAT erreichbaren Signalformen können unmittelbar als EtherCAT-Klemmen angereiht werden. Als Systemschnittstellen stehen zwei unabhängige Gigabit-Ethernet-Ports sowie vier USB‑2.0-Schnittstellen zur Verfügung. An die DVI‑D-Schnittstelle kann ein Beckhoff Control Panel oder ein handelsüblicher DVI-Monitor angeschlossen werden. Im Gegensatz zu den anderen CX‑Gerätefamilien hat die Serie CX5000 keine Erweiterungsmöglichkeit durch ansteckbare Erweiterungsmodule nach links. Es gibt jedoch einen werksseitig bestückbaren Optionsplatz im Basisgehäuse. Je nach Bedarf kann als optionale Schnittstelle z. B. ein serieller Port (RS232/RS422/RS485) oder ein Feldbusanschluss mit Master- oder Slavefunktion zugefügt werden. Besonders erwähnenswert ist die Funktion als EtherCAT-Slave; wodurch der CX5000 zu einer programmierbaren, dezentralen Steuerung innerhalb eines EtherCAT-Netzwerks wird. Bei den Betriebssystemen besteht die Wahl zwischen Windows Embedde
