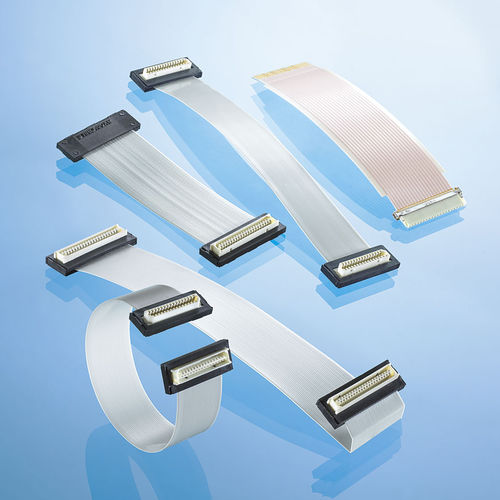

FDC- Flachkabelkonfektionen für Flachbildschirme
FDC-Flat Display Connections wurden für Verbindungen zwischen Platinen und Displays entwickelt und bestehen aus standardmäßigen flexiblen FFC-Flachkabeln und Steckern wie DF-9, DF-19, FI-SE, FI-X an einem oder beiden Enden. Erhältlich in den Rastermaßen 0,50 mm, 1,00 mm und 1,25 mm, sind FDC-Flachkabelkonfektionen steckerfertige flexible Verbindungen. Sie wurden speziell für kleine Displays entwickelt. Axon' Cable hat 2 Serien von Flachkabelkonfektionen entwickelt, die mit dem LVDS-Protokoll und V-By-One® HS für HD-Displays und 3-D-Displays kompatibel sind.
Platzsparend: niedriges Profil, schmale Bauweise.
Zuverlässige Verbindung.
Ausgezeichnete Biegefestigkeit und Flexibilität.
Steckerfertige Verbindung.
Faltbar für eine einfache Integrationsmontage.
FFC-Längen nach Bedarf, aber standardisierte Längen werden für schnelleren Service angeboten.
Einfacher Verriegelungsmechanismus (DF-9).
Abgeschirmte Steckverbinder (DF19, FI-X).
Flexible Flachkabel: 0,50, 1,00 und 1,25 mm Abstand.
Steckverbinder: Hirose DF-9, DF-19 JAE FI.
Abgeschlossen mit FI-X-Steckern an einem oder beiden Enden.
Verbindung der Karte mit dem Flachbildschirm.
VESA, FPDI-1 Schnittstelle.
Verbindung der Hauptplatine mit den großen HD-Fernsehbildschirmen (FDC100®).
Hochgeschwindigkeits-Datenübertragung
---
