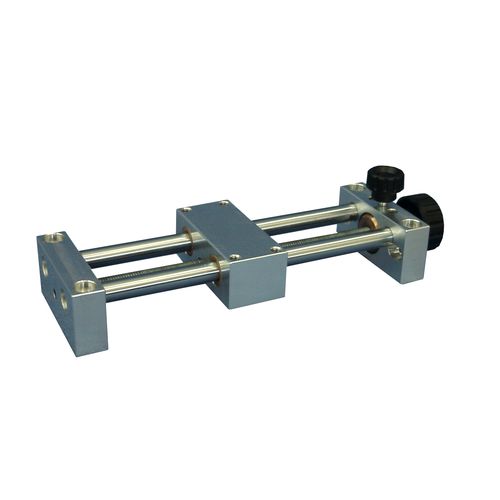

Miniatur-Positioniertisch Type 309A
linearmanuelleinachsig

Miniatur-Positioniertisch
Miniatur-Positioniertisch
Miniatur-Positioniertisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Ausrichtung
linear
Typ
manuell
Achszahl
einachsig
Weitere Eigenschaften
Präzision, kompakt, Miniatur
Hub

Max: 100 mm
(3,937 in)

Min: 0 mm
(0 in)

Ladung

1 kg
(2,2 lb)

Beschreibung

Kleiner manueller Positioniertisch Metrischer Gewindetrieb mit reduziertem Spiel Geführt von 2 Stahlsäulen Optionen: Handrad oder Rändelknopf Positionsanzeige Verriegelung in Position Montage im XY-Tisch oder XYZ-System Präzision und Kompaktheit dieses kleinen manuellen Tisches Hierbei handelt es sich um den kleinsten manuellen Tisch in unserem Sortiment (Breite 54 mm / Höhe 27,5 mm). Der Schraubengang beträgt 1 mm, und die axiale Genauigkeit <0,05 mm nach dem Einrasten (<0,10 mm vor dem Einrasten). Die Arretierung in Position erfolgt an der Übertragungsschraube, entweder am Lager oben auf der Frontplatte (Position B1) oder am Ende des Tisches (Position B2). Taste, Anzeige und maximaler Hub der kleinen Tische Der Wellenabgang ist mit einem Gewinde versehen, um den Rändelknopf mit oder ohne Stellungsanzeiger (oder das Handrad, dies kann jedoch nicht mit einem Anzeiger verwendet werden) einzuschrauben. Beachten Sie die umgekehrte Darstellung der Anzeigen, wenn der Tisch vertikal montiert ist. Kompakter Hubtisch, kleiner Kreuztisch und Grundplatte Bei einer „ Z-Achsen „-Version kann der Tisch nur an seiner Endplatte befestigt werden, wobei das zu bewegende Element dann auf dem beweglichen Körper fixiert wird. Dieser Hubtisch kann direkt am Körper des Standardtisches für YZ-Montage befestigt werden.
