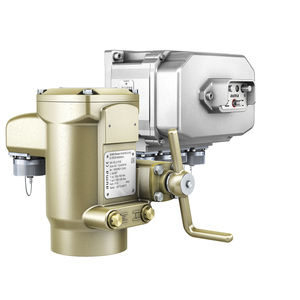

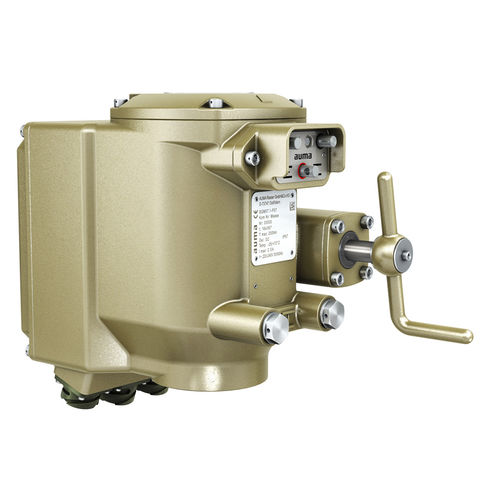

Elektrischer Ventilantrieb SGM / SGMR series

Vierteldrehungmit variabler Geschwindigkeitplatzsparend

Die "kleinen" elektrischen Schwenkantriebe mit integrierter Steuerung. Alle Parameter werden direkt am Antrieb eingestellt. Die Steuerung enthält Schaltgeräte, Netzteil, Interface zum Leitsystem. Sie schaltet den Antrieb ab, wenn eine Armaturenendlage erreicht ist, der Motor überhitzt ist oder eine Drehmomentüberlastung auftritt. Alle Gehäuseteile bestehen aus Bronze, alle außenliegenden Schrauben aus nichtrostendem Stahl. Das gewährleistet volle Seewasserbeständigkeit, auch über lange Zeiträume Die Antriebe SGM sind für Steuerbetrieb und Positionierbetrieb (Klassen A und B) / (Kurzzeitbetrieb S2 - 15 min) ausgelegt, die Antriebe SGMR für Regelbetrieb (Klasse C) S4 - 40%. Konstruktionsmerkmale SGM und SGMR Drehmomentbereich von 25 Nm bis 1 000 Nm Schwenkwinkel 82 ° bis 98 ° Stellzeit für 90 Grad von 4 s bis 90 s weg- und drehmomentabhängige Abschaltung Drehzahlvariabler, bürstenloser Motor Stellungsrückmeldung 4 ... 20 mA oder über Bus-Interface Handrad für manuelle Betätigung Umweltbedingungen hohe Schutzart hochwertiger Korrosionsschutz hohe Schockfestigkeit Optionen Ortsteuerstelle getrennt vom Antrieb Schnittstelle Steuereingänge verschiedener Spannungen (DC/AC) potenzialfreie Melderelais zur Zustandssignalisierung Feldbusschnittstelle
