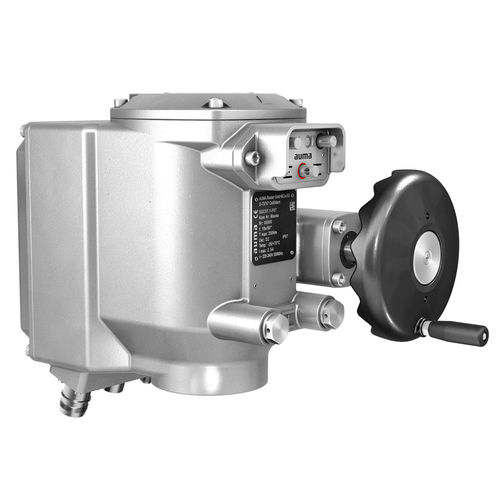

Elektrischer Ventilantrieb SGC / SGCR series

Vierteldrehungmit variabler Geschwindigkeitmit Rostschutz

Die "kleinen" elektrischen Schwenkantriebe mit integrierter Steuerung. Alle Parameter werden direkt am Antrieb eingestellt. Die Steuerung enthält Schaltgeräte, Netzteil, Interface zum Leitsystem. Sie schaltet den Antrieb ab, wenn eine Armaturenendlage erreicht ist, der Motor überhitzt ist oder eine Drehmomentüberlastung auftritt. Alle Gehäuseteile bestehen aus Aluminium. Dadurch ist der Antrieb sehr leicht. Die Antriebe SGC sind für Steuerbetrieb und Positionierbetrieb (Klassen A und B) / (Kurzzeitbetrieb S2 - 15 min) ausgelegt, die Antriebe SGCR für Regelbetrieb (Klasse C) S4 - 40%. Konstruktionsmerkmale SGC und SGCR Drehmomentbereich von 25 Nm bis 1000 Nm Schwenkwinkel 82 ° bis 98 ° Stellzeit für 90 ° von 4 s bis 90 s weg- und drehmomentabhängige Abschaltung Drehzahlvariabler, bürstenloser Motor Stellungsrückmeldung 4 ... 20 mA oder über Bus-Interface Handrad für manuelle Betätigung Umweltbedingungen hohe Schutzart hochwertiger Korrosionsschutz hohe Schockfestigkeit Optionen Ortsteuerstelle getrennt vom Antrieb Schnittstellen Steuereingänge verschiedener Spannungen (DC/AC) potenzialfreie Melderelais zur Zustandssignalisierung Feldbusschnittstelle
