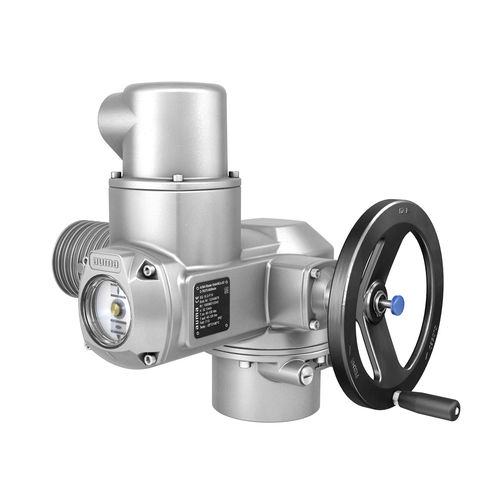

Elektrischer Ventilantrieb SQ / SQR series

Vierteldrehungeinphasigdreiphasig

Die Schwenkantriebe der Baureihe SQ sind für Steuerbetrieb und Positionierbetrieb (Klassen A und B) / (Kurzzeitbetrieb S2 - 15 min) ausgelegt. Die Schwenkantriebe der Baureihe SQR sind für Regelbetrieb (Klasse C) S4 - 25 % ausgelegt. Die Antriebe der Baureihe SQ/SQR können mit verschiedenen Steuerungen kombiniert werden: Von der einfachen AUF-ZU Steuerung bis zur microcontroller-gesteuerten Ausführung mit Betriebdatenerfassung oder mit Feldbus-Schnittstelle. Details Dokumente Konstruktionsmerkmale SQ Drehmomentbereich von 50 Nm bis 2 400 Nm Schwenkwinkel von 75° bis 105° Stellzeiten für 90° von 4 s bis 100 s Weg- und Drehmomenterfassung Dreh- und Wechselstrommotoren Handrad für manuelle Betätigung Mechanische Stellungsanzeige Konstruktionsmerkmale SQR Drehmomentbereich von 50 Nm bis 2 400 Nm Regelmomentbereich von 75 Nm bis 1 200 Nm Schalthäufigkeit max. 1 500 c/h Schwenkwinkel von 75 ° bis 105 ° Stellzeiten für 90 ° von 8 s bis 100 s Weg- und Drehmomenterfassung Dreh- und Wechselstrommotoren Handrad für manuelle Betätigung Mechanische Stellungsanzeige
