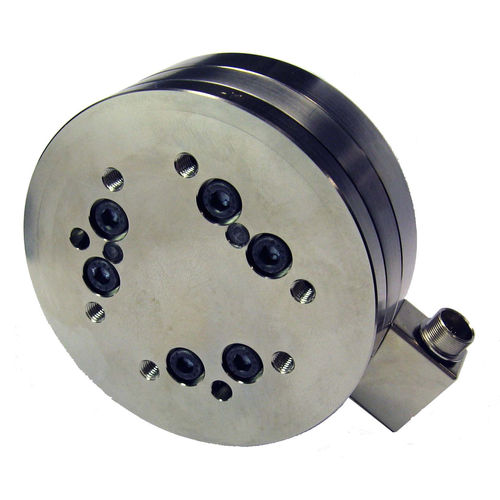

Kraft- und Drehmomentaufnehmer Omega85

-Der Omega85 bietet eine hohe Kapazität in einem kompakten, flachen Design. -Extrem hohe Festigkeit: Erodierdraht aus hochfestem rostfreiem Stahl. Die maximal zulässigen Überlastungswerte betragen das 5,9- bis 24,9-fache der Nennkapazität. -Hohes Signal-Rausch-Verhältnis: Silizium-Dehnungsmessstreifen liefern ein 75-mal stärkeres Signal als herkömmliche Folienmessstreifen. Dieses Signal wird verstärkt, was zu einer Rauschverzerrung von nahezu Null führt. -IP65 und IP68 (10m) Versionen verfügbar: Die IP65-Version des Messwertgebers ist gegen Spritzwasser geschützt. Die IP68-Version kann in Süßwasser bis zu einer Tiefe von 10 Metern eingetaucht werden. Typische Anwendungen -Telerobotik -Humanoide Roboter -Rehabilitationsforschung -Prothetik-Forschung -Robotische Bearbeitung -Roboter-Montage Einachsige Überlast Fxy - ±13000 N Fz - ±27000 N Txy - ±500 Nm Tz - ±610 Nm Steifigkeit (berechnet) Kräfte der X- und Y-Achse (Kx, Ky) - 7,7x107 N/m Kraft der Z-Achse (Kz) - 1,2x108 N/m Drehmoment der X-Achse und Y-Achse (Ktx, Kty) - 8,1x104 Nm/rad Drehmoment der Z-Achse (Ktz) - 1,3x105 Nm/rad Resonanzfrequenz Fx, Fy, Tz - 2100 Hz Fz, Tx, Ty - 3000 Hz Physikalische Spezifikationen Gewicht* - 0,658 kg Durchmesser* - 85,1 mm Höhe* - 33,4 mm
