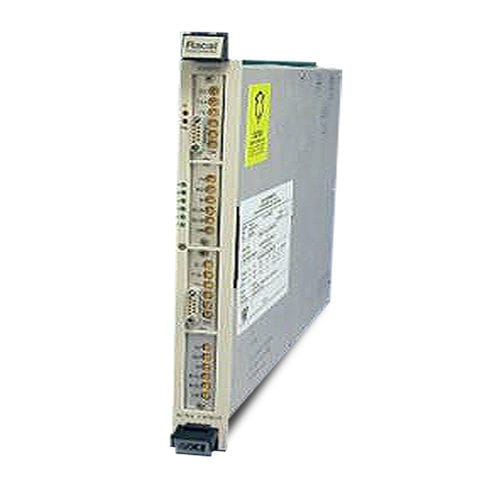

Direkt digitaler Synthesizer 3164

Mehrkanal

Die Serie 3164 von Racal Instruments™ ist ein VXIbus-Modul mit einer Breite. Das 3164-2 hat zwei 14-Bit Arbitrary Waveform Generator (AWG) Kanäle, die die unabhängig voneinander arbeiten, und das 3164-4 AWG hat vier Kanäle. Die maximale abtastrate für jeden Kanal beträgt 125 MS/s. Alle Wellenformen können aus Daten abgetastet werden daten abgetastet werden, die zuvor in den Wellenformspeicher geladen wurden, oder sie können während des Betriebs geladen und ausgegeben werden. Informationen zum Produkt Eingebaute Wellenformen Standard-Wellenformen wie Sinus, Rechteck, Dreieck, Rampe und Impuls werden automatisch anhand der angegebenen Parameter berechnet und in den Wellenformspeicher geladen. Ein AM-Modulationseingang ist für den Haupt-AWG-Kanal vorgesehen Leistungsstarke Wobbelfunktion Ein großer zweiseitiger Wellenformspeicher (512 k Samples/Seite) ermöglicht das Laden mehrerer Wellenformen in den Speicher zur schnellen Testdurchführung. Außerdem kann der Inhalt einer Seite ausgegeben werden, während die andere Seite mit neuen Daten geladen wird, was einen Echtzeitbetrieb ermöglicht Wavetek AWG-Emulation (optionale Version) Eine optionale Version des 3164 ist verfügbar. Diese Option emuliert die SCPI-Befehlssätze der veralteten Wavetek AWGs. Auch wenn es sich nicht um einen "Drop-in"-Ersatz handelt, erleichtert diese Funktion den Übergang von den Wavetek-Modellen 1370, 1395 und 1396. Bitte kontaktieren Sie das Werk für weitere Details zu dieser Version.
