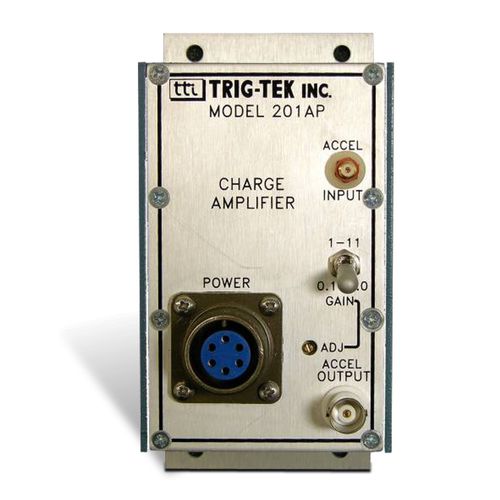

Ladungsverstärker Trig-Tek™ 201AP

für MikrofonDruckfür Dehnungsmessstreifen

Der Trig-Tek™ 201AP Ladungsverstärker wurde entwickelt, um die Ausgänge von piezoelektrischen oder mV-Typ-Beschleunigungsmessern, Kraftmessern, Mikrofonen und Druckaufnehmern zu verstärken. Der "Ladungs"-Ausgang des Aufnehmers, ausgedrückt in mV oder pC/g, wird dann verstärkt und das zum Eingang proportionale Wechselstromsignal über einen BNC-Anschluss ausgegeben. Der Wechselspannungsausgang kann zum Betrieb von Schwingungsüberwachungsgeräten, Schreibern, Analysatoren usw. verwendet werden Informationen zum Produkt Der Trig-Tek™ 201AP akzeptiert Eingänge von piezoelektrischen oder mV (eingebauten elektronischen) Sensoren, wie z.B. piezoelektrischen Beschleunigungsmessern, Mikrofonen, Kraftmessern, Druckaufnehmern, etc. Der Ladungseingang wird in eine proportionale Spannung umgewandelt. Die Verstärkung ist in einem Bereich von 100 bis 1 stufenlos einstellbar. Dieser Verstärkungsbereich passt sich den Aufnehmern mit einer breiten Palette von Empfindlichkeiten an, um einen kalibrierten Wechselstromausgang zu liefern. MATURE Das Gerät verfügt über einen vierteiligen Tiefpassfilter. Die Cutoff-Frequenz kann durch Ändern der Widerstandswerte an einer Steckvorrichtung ausgewählt werden. Die nominale -3dB-Grenzfrequenz beträgt 20 kHz. Cutoff-Frequenzen bis zu 50 kHz und bis zu 500 Hz können durch Änderung der Widerstandswerte auf dem Stecker erreicht werden. Kundenspezifische Grenzfrequenzen müssen bei der Bestellung angegeben werden Wesentliche Merkmale - Bandbreite von 1 Hz bis 50 kHz - 100:1 mV/pC-Verstärkung ADJ - mV- oder pC-Eingang - Tiefpass-Filter
