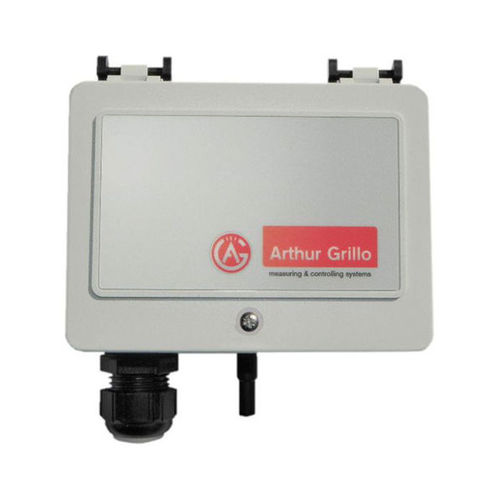

Differenzdrucksensor / Membran / analog / für Wandmontage
DS85P...E Arthur Grillo GmbH

{{requestButtons}}

Eigenschaften

  • Drucktyp:

    Differenz

  • Technologie:

    Membran

  • Ausgangssignal:

    analog

  • Einbauart:

    für Wandmontage

  • Weitere Eigenschaften:

    Präzision, mit Membrandruckmittler, mit wählbaren Messbereichen, mit Digitalanzeige, für Flüssigkeiten und Gase, für OEM, für HVAC-Systeme, IP65

  • Prozesstemperatur:

    Min: -10 °C (14 °F)

    Max: 50 °C (122 °F)

  • Druckbereich:

    Min: 0 Pa (0 psi)

    Max: 6.000 Pa (0,87 psi)

Beschreibung

Membranmesswerk
Messbereiche von 0...50 Pa bis 0...6000 Pa
Vier Messbereiche über DIP-Schalter wählbar
Analogausgang 0...10 V
Versorgungsspannung 15...30 Vdc; 24 Vac (±15%)
Kompaktes Kunststoffgehäuse IP 54; UL 94 HB

Der Differenzdrucksensor DS85PE dient zur Messung von kleinen Differenzdrücken in Lüftungs- und Klimaanlagen. Als Messaufnehmer wird eine weiche Silikonmembran mit entsprechender Messfeder verwendet, die auf jeden Messbereich fein abgestimmt werden.

Die Auslenkung der Membran wird berührungslos mit einem Differentialtrafo erfasst und von der Elektronik in ein genormtes Ausgangssignal umgesetzt.

Die Messbereiche von 0...50 Pa bis 0...6000 Pa werden mit drei Messbereichsgruppen abgedeckt, und in jeder Gerätegruppe sind vier kalibrierte Messbereiche über zwei DIP-Schalter wählbar.
