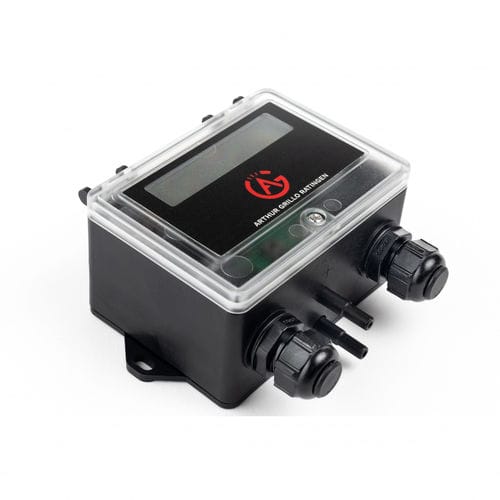

Differenzdruck-Durchflussregler / Membran / Venturi / für Luft
DPC200 Arthur Grillo GmbH

{{requestButtons}}

Eigenschaften

  • Technologie:

    Differenzdruck, Membran, Venturi

  • Flüssigkeit:

    für Luft, für Gas

  • Weitere Eigenschaften:

    mit LCD-Display, HLK, für CVC-Anwendung, mit Relais-Ausgang, regelbare PI-Parameter, regelbarer k-Faktor, Mess- oder Regelmodus, normale oder umgekehrte Regelung, mit Analogausgang

  • Druck:

    Max: 6.000 Pa (1 psi)

    Min: 0 Pa (0 psi)

Beschreibung

Messen / Regeln von Differenzdruck oder Volumenstrom
Messbereiche von 0...50 Pa (0,5 mbar) bis 0...6000 Pa (60 mbar)
Alphanumerisches LCD
Analogausgang 0...10 V
PI-Algorithmus im Regelmodus
2 Sollwerte einstellbar
Umschaltbare Einheiten (metrisch oder angloamerikanisch)
Einstellbare maximale Ausgangsspannung
Open Collector Alarm Ausgang für Mess- und Regelmodus
Versorgungsspannung 10...30 Vdc; 24 Vac (±15%)

Der Differenzdruckregler DPC200 dient zur Messung kleiner Differenzdrücke von nicht aggressiven Gasen, insbesondere von Luft. Als Analogausgang steht dem Anwender ein Signal von 0...10 V zur Verfügung. Je nach Einstellung des Gerätes hat dieses Signal unterschiedliche Bedeutungen. Wenn das Gerät als Drucksensor eingesetzt wird, dann verläuft das Ausgangssignal proportional zum gemessenen Druck. Als Volumenstromsensor bietet das Gerät ein radiziertes Ausgangssignal.

Bei der Druck- bzw. Volumenstromregelung steht das Ausgangssignal für die Stellgröße der PI-Regelung.
