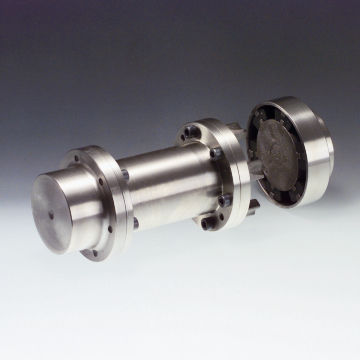

Starre Kupplung 09.1013.9 series
Pumpenfür Motorenmit Drehmomentmessung

starre Kupplung
starre Kupplung
starre Kupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
starr
Produktanwendung
Pumpen, für Motoren
Weitere Eigenschaften
mit Drehmomentmessung
Befestigung
Flansch, Zylinder
Drehmoment

Max: 360 Nm
(265,5224 ft.lb)

Min: 60 Nm
(44,2537 ft.lb)

Rotationsgeschwindigkeit

4.900 rpm, 5.000 rpm
(30.787,61 rad.min-1, 31.415,93 rad.min-1)

Beschreibung

Werkstoff Flansch:Grauguss (GG-25) Werkstoff Puffer:NBR Produktbeschreibung:Die Übertragung des Drehmomentes erfolgt über elastische Kupplungspakete, die sich in gleichmässig auf den Umfang verteilten Taschen des Kupplungsteiles 1 des Typs H befinden. In die Zwischenräume greifen die entsprechenden Nocken des Kupplungsteiles 7. Merkmale:radial-, winkel-, axial- und drehnachgiebig, für beide Drehrichtungen, auch für Reversierbetrieb, durchschlagsicher, Dämpfung von Schwingungen, progressiv ansteigende Federkennlinien, geringe Abmessungen, geringe Massenträgheitsmomente, wartungsfrei Funktion:Bei der vierteiligen Ausführung H ermöglicht die Zwischenhülse, Teil 6, den Ausbau des Lagerstuhls mit Laufrad ohne Abbau des Motors wie z.B. in Kreiselpumpenantrieben. Einsatztemperatur:-30 bis +80 °C Achtung:Die Kupplungsteile enthalten keine Bohrungen für die Wellen. Auf Anfrage:Kupplungsteile 1 und 5 mit Bohrungen und Nut; Werkstoff: Gusseisen mit Kugelgraphit (GGG-40); Pakete mit höherer bzw. niedrigerer Elastizität UNSPSC:31163001
