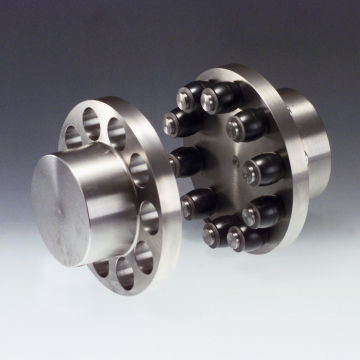

Starre Kupplung 09.1013.8 series
für Kraftübertragungenmit DrehmomentmessungFlansch

starre Kupplung
starre Kupplung
starre Kupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
starr
Produktanwendung
für Kraftübertragungen
Weitere Eigenschaften
mit Drehmomentmessung
Befestigung
Flansch
Drehmoment

Max: 3.900 Nm
(2.876,4924 ft.lb)

Min: 19 Nm
(14,0137 ft.lb)

Rotationsgeschwindigkeit

Max: 5.000 rpm
(31.415,93 rad.min-1)

Min: 2.450 rpm
(15.393,8 rad.min-1)

Beschreibung

Werkstoff Flansch:Grauguss (GG-25) Werkstoff Puffer:NBR Einsatztemperatur:von -30 bis +80 °C Produktbeschreibung:Die Übertragung des Drehmomentes erfolgt über elastische Kupplungspakete, die sich in gleichmässig auf den Umfang verteilten Taschen des Kupplungsteiles 1 des Typs B befinden. In die Zwischenräume greifen die entsprechenden Nocken des Kupplungsteiles 4. Die zweiteilige Ausführung B bedingt für das Trennen axiales Verschieben um die Länge der Nocken. Ausführung:zweiteilig Auf Anfrage:Kupplungsteile 1 und 4 mit Bohrungen und Nut; Werkstoff: Gusseisen mit Kugelgraphit (GGG-40); Pakete mit höherer bzw. niedrigerer Elastizität Hinweis:Teil 1, 4 Eigenschaften:radial-, winkel-, axial- und drehnachgiebig, für beide Drehrichtungen, auch für Reversierbetrieb, durchschlagsicher, Dämpfung von Schwingungen, progressiv ansteigende Federkennlinien, geringe Abmessungen, geringe Massenträgheitsmomente, wartungsfrei UNSPSC:31163001
