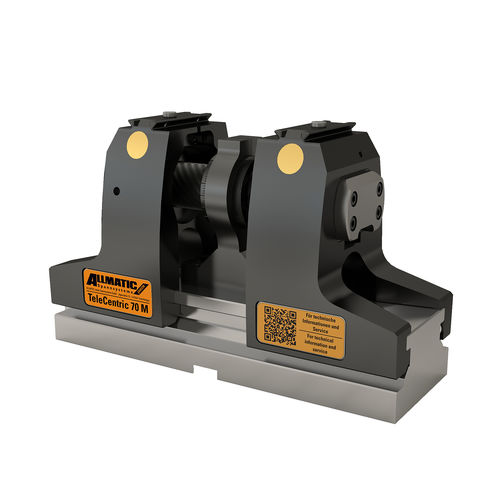

Schraubstock für Werkzeugmaschinen TeleCentric 70 M
zur 5-Achs-Bearbeitung

Schraubstock für Werkzeugmaschinen
Schraubstock für Werkzeugmaschinen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Weitere Eigenschaften
zur 5-Achs-Bearbeitung
Max. Spannkraft

30 kN

Beschreibung

Einsatzbereich: Optimal für den Einsatz auf 5-Achs-Bearbeitungszentren Konventionelles Spannen und Grippspannen möglich Produktmerkmale: Teleskopspindel, Störkontur bleibt unverändert Zentrisch, einfache Programmierung ohne Nullpunktverschiebung Aufmaß des Materials wird symmetrisch verteilt Zugänglichkeit des Werkstückes ist unabhängig von der Spannweite Symmetrische Bauform = Werkstück bleibt mittig und parallel Auflagehöhe des Werkstückes 192 mm Backenschnellwechselsystem, werkzeugloser Backenwechsel durch Schnellverschluss binnen 10 Sekunden pro Backenpaar Backen wendbar: für min. / max. Spannweiten mit einem Backenpaar Konstante Spannkraft mittels wartungsarme Teleskopspindel Serienmäßig mit Aufnahmebohrungen für Nullpunktspannsystem Stichmaß 200 Befestigung auf Maschinentisch zusätzlich mit Durchgangsschrauben / Passschrauben im Raster 50 / 63 mm oder Spannpratzen möglich Integrierter Skalenring zur Feinjustierung der Zentrumslage Geringes Gewicht (ohne Backen): K =17,5 kg / M=19,5 kg Spannkraft 30 kN bei 45 Nm linear Bedienung mit Drehmomentschlüssel
