Bürstenloser DC-Stromrichter A4915 series
PWMdreiphasigfür Motor

bürstenloser DC-Stromrichter
bürstenloser DC-Stromrichter
bürstenloser DC-Stromrichter
bürstenloser DC-Stromrichter
bürstenloser DC-Stromrichter
bürstenloser DC-Stromrichter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
bürstenlos, PWM
Weitere Eigenschaften
für Motor

Beschreibung

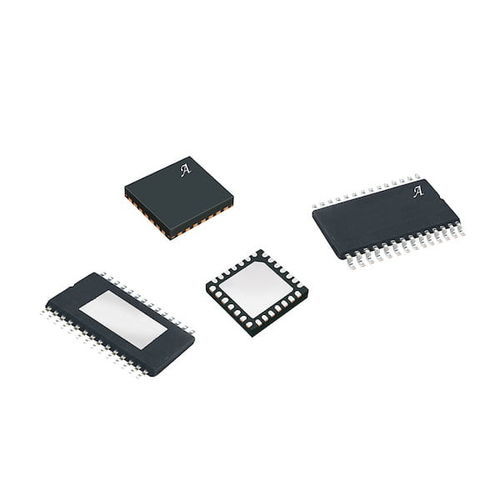

Der A4915 ist für die pulsweitenmodulierte (PWM) Stromregelung von bürstenlosen Drehstrommotoren konzipiert. Der A4915 ist in der Lage, Hochstrom-Gate-Treiber für 6 alle N-Kanal-Leistungs-MOSFETs zu betreiben. Eine interne Ladepumpe sorgt für den Gate-Antrieb bis zur 7-V-Versorgung und für den begrenzten Gate-Antrieb bis 5 V. Ein Bootstrap-Kondensator wird verwendet, um eine Versorgungsspannung zu erzeugen, die größer ist als die Quellspannung des High-Side-MOSFETs, die für N-Kanal-MOSFETs erforderlich ist. Eine interne synchrone Gleichrichter-Steuerschaltung ist vorgesehen, um die Verlustleistung in den externen MOSFETs während des PWM-Betriebs zu verbessern. Der interne Schaltkreisschutz beinhaltet eine verriegelte thermische Abschaltung, einen Totzeitschutz und eine Unterspannungssperre. Eine spezielle Einschaltreihenfolge ist nicht erforderlich. Der A4915 wird in einem 28-poligen TSSOP mit einem freiliegenden Thermopad (Suffix LP) und einem 28-poligen 5 × 5 mm QFN mit einem freiliegenden Thermopad (Suffix ET) geliefert. Diese Gehäuse sind bleifrei (Pd), mit 100% matter Zinn-Leiterrahmenbeschichtung.

---
