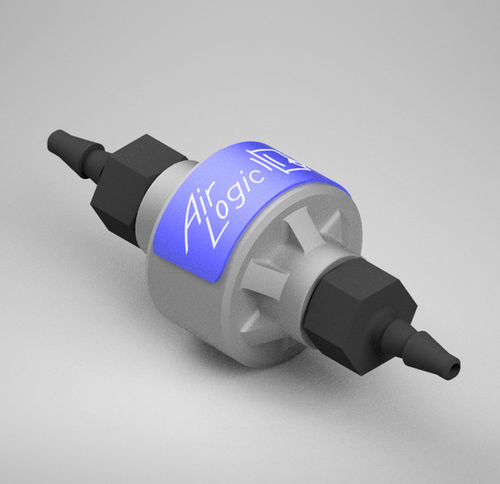

Ventil mit Scheibe / pneumatisch gesteuert / Durchsatzkontrolle / für Luft
F-2804-404 series AIR Logic

{{requestButtons}}

Eigenschaften

  • Typ:

    mit Scheibe

  • Betätigung:

    pneumatisch gesteuert

  • Funktion:

    Durchsatzkontrolle

  • Medium:

    für Luft

  • Korpus:

    Gewinde, aus Polysulfon

  • Temperatur:

    Max: 48 °C (118 °F)

    Min: 5 °C (41 °F)

  • Druck:

    Max: 75 psi

    Min: 0 psi

  • DN:

    0,063 in, 0,125 in, 0,17 in

Beschreibung

Der voreingestellte Durchflussregler ist für eine Vielzahl von Anwendungen anwendbar, die pneumatische Systeme und eine bessere Regelung der Zylindergeschwindigkeit beinhalten. Die Durchflussregelung erfolgt durch die Bewegung einer kleinen Scheibe, die eine Öffnung enthält. Je größer die Öffnungsgröße, desto größer ist der Volumenstrom, den sie erzeugt. Die Blendengrößen variieren von .004 "bis .040".

Beim Durchströmen in Vorwärtsrichtung wird ein voller Durchfluss erreicht. Die Konstruktion der Strömungsregelung ermöglicht einen maximalen Versorgungsdruck von 75 PSI bei einem minimalen Öffnungsdruck von weniger als 10 "H2O. Der Durchflussregler wird mit einem 10-32 UNF Gewindenippel geliefert.
