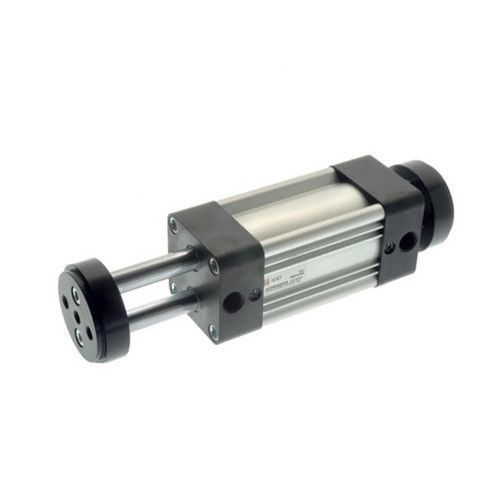

Pneumatikzylinder NQA seriesmit Magnetkolbenmit Parallelkolbenstangedoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben, mit Parallelkolbenstange
- Konfigurierung
- doppeltwirkend
- Material
- Stahl, Messing
- Norm
- ISO 15552
- Weitere Eigenschaften
- mit regulierbarer Federung
- Hub
Min: 25 mm
(0,984 in)Max: 500 mm
(19,685 in)- Kolbendurchmesser
Min: 32 mm
(1,26 in)Max: 100 mm
(3,94 in)- Druck
Min: 1 bar
(14,5 psi)Max: 10 bar
(145 psi)- Umgebungstemperatur
Min: -20 °C
(-4 °F)Max: 80 °C
(176 °F)
Beschreibung
Komponenten und Materialien
1 Inbusschrauben Stahl verzinkt
2 Flansch Aluminium eloxiert
3 Stange Stahl verchromt oder Edelstahl
4 Stangendichtung aus Polyurethan
5 Dämpfungsschraube Stahl verzinkt
6 O-Ring Dichtung aus NBR
7 Sicherungsring Stahl
8 Stahlbuchse Teflon beschichtet PTFE
9 Dämpfungsdichtung aus Polyurethan
10 Stosskegel Messing
11 O-Ring Dichtung aus NBR
12 Inbusschrauben Stahl verzinkt
13 Magnetring Plastoferrit
14 Vorderer Kolbenflansch Aluminium
15 Kolbenstangendichtung aus Polyurethan
16 Hinterer Kolbenflansch aus Acetal
17 O-Ring Dichtung aus NBR
18 Schraube Stahl
19 Stahlmutter verzinkt
20 Dämpfungsdichtung aus Polyurethan
21 Zylinderdeckel Aluminium Druckguss
22 Flanschschrauben Stahl verzinkt
23 Zylinderrohr Aluminium eloxiert
24 Kopf aus Alu-Druckguss
Funktion
Einfach- und doppeltwirkend Dämpfung-
Magnetisch Einseitig- oder durchgehende
Kolbenstange.
