Umformmaschine für Rohrenden
AGME Automated Assembly Solutions

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Umformmaschine für Rohrenden Umformmaschine für Rohrenden
{{requestButtons}}

Eigenschaften

  • Bearbeitetes Produkt:

    für Rohrenden

Beschreibung

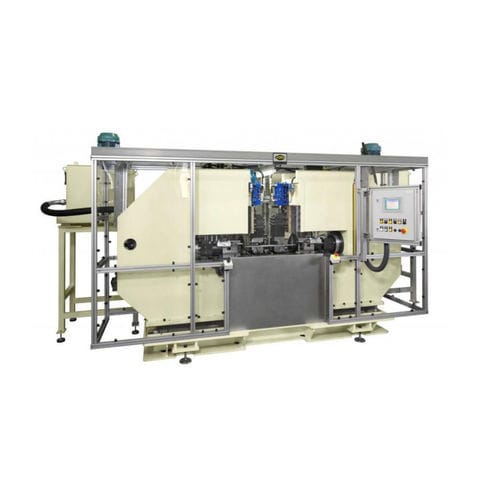

AGME entwickelt und produziert schnelle und effiziente Rohrendenformmaschinen. Die Rohre können aus der Automobilindustrie oder aus anderen Branchen stammen, in denen dieser Umformprozess für die Teilemontage notwendig ist

Der von dieser Maschine ausgeführte Arbeitsgang sind die Verbindungsglieder, die sich mit dem Rohr durch einen Rohrendenformprozess verbinden. Zu diesem Zweck entwickelt AGME hydraulische Maschinen mit zwei Rohrendenformeinheiten, zwei Schlittenwagen, einem montierten Teileausstoßwagen und einem Vorrichtungsschmiermechanismus.

Die Hauptkomponenten jeder Rohrendenformungseinheit sind:
- Ein Bettunterbau aus geschweißtem Stahlblech
- Eine horizontale AGME PH-50 Hydraulikrohrformpresse, die bis zu 50 Tonnen Kraft aufbringt,
- Ein Satz Rohrhalterungen und Montageklemmen
- Eine Vorrichtung zur Positionierung der Glieder,
- Ein Satz Halterungen für das Rohr
- Eine Vorrichtung mit drei Positionen zur Montage der Glieder und zur Durchführung der Rohrendenbildung auf beiden Seiten der Glieder

Nach dem manuellen Laden des Rohres und der Glieder in die Vorrichtung beginnt der Zyklus und das Rohr wird zentriert und mit den Klemmen gehalten. Anschließend wird die erste Rohrendenbildung zwischen den Klemmen und den Gliedern durchgeführt. Danach wird der zweite Rohrendenformprozess zwischen der Verbindung und den Vorrichtungen durchgeführt. Abschließend wird das montierte Teil entfernt. Dieser ganze Prozess wird in nur 10 Sekunden durchgeführt.
