Isolationstester 1060

KapazitätSpannungfür Elektroinstallation

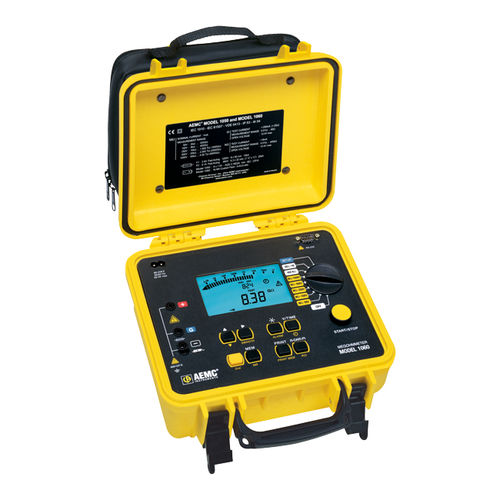

Das Digital/Analog-Megohmmeter Modell 1060 ist ein vollautomatisches 1000-V-Isolationsprüfgerät. Es bietet Isolationsmessungen bis 4000GΩ (4TΩ). Die Prüfergebnisse umfassen DAR, PI, Kapazität, Spannungsmessung und Prüfdauer. Das True Megohmmeter® Modell 1060 verfügt über eine RS-232-Schnittstelle und eine umfangreiche Speicherfunktion, die die Speicherung der Ergebnisse in probenspezifischen Dateien ermöglicht. Ein standardmäßiges Softwarepaket (DataView®), das im Lieferumfang des Modells 1060 enthalten ist, ermöglicht dem Benutzer die Anzeige von Prüfergebnissen und Diagrammen. Das Modell 1060 kann auch vollständig über einen PC programmiert und gesteuert werden. Die automatische Erstellung von Berichten über die Prüfergebnisse erfolgt schnell und einfach über einen direkten Anschluss an einen Drucker oder über einen PC. Spezifikationen AC/DC-Spannungsmessung Bereich - 1 bis 1000 V Genauigkeit - ±(1% R + 3V) Auflösung - 1 bis 99,9 V: 0,1 V 100 bis 1000V: 1V Frequenzbereich - DC und 16 bis 65Hz Eingangsimpedanz - ca. 750kΩ Isolationsmessung Prüfspannung / Widerstandsbereich - 50V: 2kΩ bis 200GΩ 100V: 4kΩ bis 400GΩ 250V: 10kΩ bis 1TΩ 500V: 20kΩ bis 2TΩ 1000V: 40kΩ bis 4TΩ Messgenauigkeit - 2kΩ bis 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 4TΩ: ±(15% R + 10ct) Automatische Entladung - Entladezeit 25V vor der Initialisierung des Tests Widerstandsmessung Bereich - 0,01Ω bis 399,9kΩ Genauigkeit - ± (3% R + 3ct) Leerlaufspannung - Ungefähr 12,4V DC Kurzschlussstrom - <6mA DC Kontinuitätsmessung Bereich - 0,01 bis 39,99Ω Genauigkeit - ± (3% R + 4ct) mit Leitungskompensation Leerlaufspannung - 12,4V DC Kurzschlussstrom - ≥ 200mA DC von 0,01 bis 20,00Ω Allgemeine Merkmale Programmierbarer Alarm - Ja DAR - PI - Ja Rampenmodus - Nein Schrittbetrieb - Nein
