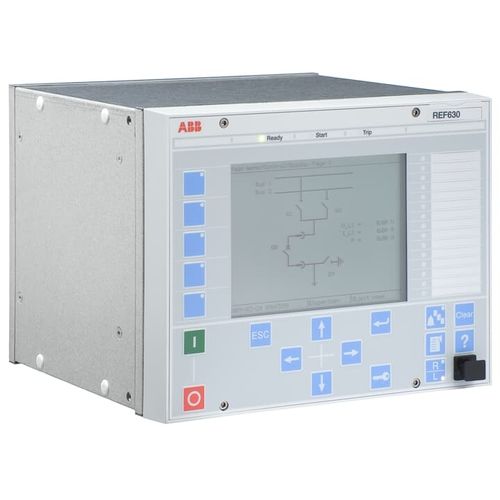

IEC-Schutzrelais REF630

FehlerstromSpannungfür Beschicker

REF630 ist ein Abzweigschutz- und Steuergerät zur Steuerung, Überwachung und zum Schutz von Kabel- und Freileitungsabgängen sowie Mess- oder Sammelschienenkuppelfeldern. Das REF630 gehört zur Relion® Produktfamilie für Schutz und Steuerung und ist Bestandteil der 630er Geräteserie, die sich unter anderem durch komfortable Funktionsplanprogrammierung für komplexe Steuerungs- und Verriegelungsaufgaben sowie ihren umfangreichen Schutzfunktionsumfang auszeichnet. Die native IEC 61850 Kommunikation ermöglicht die nahtlose Integration in Stationsautomatisierungssysteme. Das REF630 umfasst Hauptschutzfunktionen für Abgangsfelder in der elektrischen Energieverteilung. Vier Grundkonfigurationen für typische Schutz- und Steuerfunktionen stehen ab Werk zur Verfügung. Diese Grundkonfigurationen können, falls notwendig, leicht an den individuellen Einsatz angepasst werden. Zusätzlich bietet das REF630 gerichteten und ungerichteten Überstrom- und Erdfehlerschutz, intermittierenden Erdfehlerschutz, Erdschlusswischer-Erfassung, Distanzschutz, einen Fehlerorter, Spannungs- sowie Frequenzschutz und Synchrocheckfunktion. Darüber hinaus sind die Funktionen thermischer Überlastschutz, Automatische Wiedereinschaltung (AWE) und Schalterversagerschutz verfügbar. Ein Fehlerorter kann ebenfalls integriert werden.
