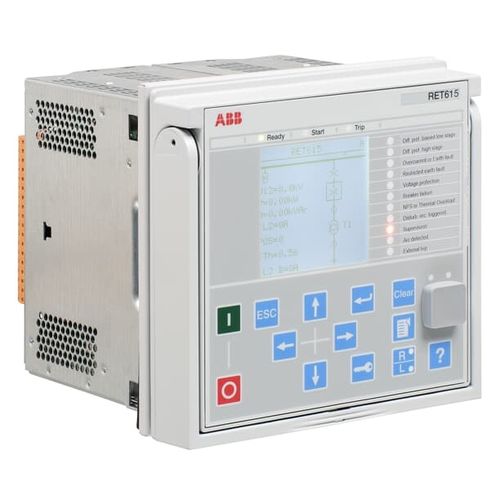

Schutzrelais für Transformator RET615

FehlerstromSpannungIEC

Kompakter Schutz und Steuerung für Zweiwicklungs-Leistungstransformatoren RET615 ist ein Transformatorschutz- und Steuerungsrelais zum Schutz, zur Steuerung, Messung und Überwachung von Leistungstransformatoren und Stufenschaltertransformatoren in der Energieverteilung und im Industriebereich.  Das Schutz- und Steuerungsrelais ist in acht Standardkonfigurationen erhältlich, um die Anforderungen gängiger Transformatorschaltgruppen und Sternpunktbehandlungen abzudecken. Die Standardkonfigurationen sind abhängig von der Erdung des Transformators und bieten Schutzfunktionen für ober- und unterspannungsseitig geerdete Transformatoren. RET615 unterstützt den 61850 Standard für Kommunikation und die Interoperabilität für Schaltanlagen Automatisierungseinrichtungen, einschließlich 61850-9-2 LE. Zudem unterstützt das RET615 sowohl das parallele Redundanz Protokoll (PRP) und die hochverfügbare nahtlose Redundanz (HSR), zusammen mit DNP3, IEC60870-5-103 und Modbus Protokollen. Mit dem Protokolladapter SPA-ZC 302 wird auch Profibus DPV1 unterstützt. Mit dem Protokolladapter SPA-ZC 302 kann Profibus DPV1 ebenfalls verwendet werden. RET615 ist Mitglied der Relion Produktfamilie der ABB und Teil der 615 Relaisserie für Schutz und Steuerung.   Warum ABB? • Einschub-Design für eine schnelle Montage und Prüfung • Umfangreiche Schutz- und Steuerfunktionen für Zweiwicklungstransformatoren, einschließlich erweitertem schnellen Differentialschutz mit hoher Einschaltstromstabilität
