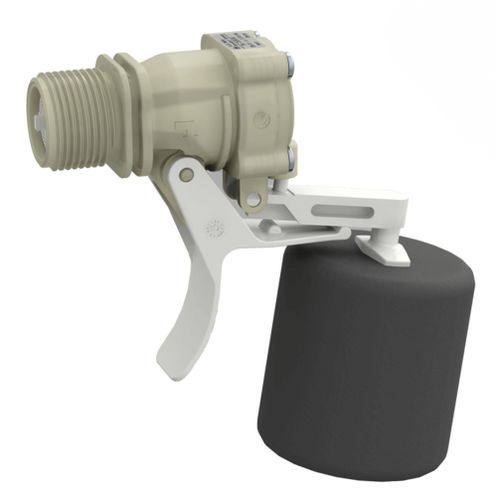

Membranventil 21.010.110
HebelservogesteuertSchwimmer

Membranventil
Membranventil
Membranventil
Membranventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Membran
Betätigung
Hebel, servogesteuert, Schwimmer
Funktion
für Füllstandskontrolle
Medium
für Heißwasser
Korpus
Edelstahl, EPDM, POM, glasfaserverstärkter Kunststoff, Polyamid
Anwendung
für Industrieanwendungen, für Industrieanwendungen, für Flüssigkeiten, für Tanks, für Tanks, für Wasserreinigungssysteme, für Tank, für Maschinen
Anzahl Wege
2/2-Wege
Weitere Eigenschaften
kompakt, automatisch
DN

10 mm
(0,394 in)

Druck

Min: 0,3 bar
(4,4 psi)

Max: 10 bar
(145 psi)

Temperatur

Min: 5 °C
(41 °F)

Max: 60 °C
(140 °F)

Durchsatz

28 l/min
(7,4 us gal/min)

Beschreibung

Durch Auftrieb des Schwimmers schließendes, servo gesteuertes Ventil der Nennweite DN 10 zur Niveauregulierung von Behältern. Wird aus dem Behälter Flüssigkeit entnommen, speist das Schwimmerventil automatisch nach und schließt bei Erreichen des maximalen Niveaus. Der Ventilausgang leitet den ausströmenden Wasserstrahl auf einen Führungshebel, der den Schwimmerarm in Schließrichtung drückt. Hierdurch wird eine relativ konstante Duchflussmenge über einen weiten Druck bereich erzielt. Einem Überlaufen kleiner Behälter wird damit bei der Erstbefüllung vorgebeugt. Ist das Flüssigkeitsniveau im Behälter während der Befüllung ausreichend angestiegen, übernimmt der Auftrieb des Schwimmerkörpers den endgültigen Schließvorgang des Ventils. Ventile dieser Bauart sind 1-Kammer Eckventile. Das Ventil mit glasfaserverstärktem Polyamidgehäuse und PE-Schwimmer ist tauglich für erwärmtes Wasser bis 60° C. Anwendungen Behälterbefüllung Bewässerungssysteme Hochdruckreinigungsgeräte Eismaschinen Industriegeräte Produkteigenschaften Umlenkung der Fließrichtung um 90° Wirkungsweise weitgehend unabhängig vom Eingangsdruck Montage- und servicefreundlich Kompakte Bauweise Für erwärmtes Wasser bis 60 °C Einstellbare Niveauhöhe Hohe Funktionssicherheit durch Verwendung hochwertiger Werkstoffe und 100%ige Endprüfung der Erzeugnisse

Kataloge
