Der PLC 7001 Chip basiert vom Core auf den bereits seit 2 Jahren im Einsatz befindlichen PLC 7000. Der PLC 7001 hat darüber hinaus ein vereinfachtes Speicherinterface, so dass er auch als embedded SPS in diversen Kundenapplikationen leicht eingebunden werden kann.
Das Peripherieinterface bietet die Möglichkeit darüber hinaus digitale Ein- und Ausgänge, bis zu 56 gesamt, die Puls-Weiten-Modulations-Funktionen sowie Schrittmotorsteuerungen aus integrierten Modulen zu realisieren. Weiterhin hat der Chip für den Einsatz dezentraler Peripherie einen seriellen I/O-Bus der es erlaubt bis zu 32 digitale und analoge I/O-Module zu betreiben.
Weiterhin bietet der Baustein zwei Interfaces über die entweder MPI, Profibus oder serielle Kommunikation bis zu 12MBaud realisiert werden kann.
In Verbindung mit einem Arm9 Prozessor besteht darüber hinaus die Möglichkeit Ethernet basierende Kommunikation wie TCP/IP, EtherCAT, Powerlink und Profinet zu betreiben.
Bei einer Betriebsspannung von 1,8V liegt die Verlustleistung bei nur 1,2W. Damit ist das Design auch für den Einsatz in höheren Temperaturbereichen bestens geeignet.
.......
Weiter siehe www.profichip.com
|
|
|
|
|
|
Alt RIOM ist entworfen, um in TCMS und in eingebettete Architektur integriert zu werden. Er kann lokale Automatisms, Befehlszugänge oder Überwachungsfunktionen steuern: Klimaanlage, Türen, Bremsen, auxilliaries, Feuersicherheit.
Alt RIOM stellt die Überwachung der Ausrüstungen auf Serie zur Verfügung oder KANN Netze.
Der Anschluss zum oberen Niveau ist MVB (Hauptträger-Bus) oder EtherNet/IP.
Alt RIOM ist nach einem Prozess des Niveaus SIL2 mit der Übereinstimmung zur Norm EN50155 entworfen worden.
Z.B. trägt Alt RIOM MVB für die Bremsenüberwachung der Barcelona-Metroautos bei, eingeschlossen im Alstom ACHAT Verbindungssystem.
Mehr als 5000 Produkte verkauften weltweit.
Mechanische Darstellung: 2.5 Kilogramm-Minute, IP30, Fixierung durch Schraube
Robustheit
- Elektrische, mechanische, thermische, klimatische Eigenschaften: EN50155
- Elektronische Kompatibilität: En 50121-3-2 und EN50022
Spg.Versorgungsteil:
* 24 V oder 72-110V -30% +25%, Tests entsprechend der Norm EN50155
Grundlegende CPU mit:
* 1 MVB Kanal + 1 Ethernet-Kanal + 1 KANN lenken
* 2 asynchrone Serienverbindungen: HPTS, ASCII
Grundlegendes digitales IO-Brett
32 digitale Eingänge + 16 digitale Relaisausgänge.
Alt RIOM kann 2 IO-Bretter annehmen.
* Digital-Eingang: 24V oder 72-110V -30% + 25% 10 MA
* Relais ausgegeben:
Spannung auf dem Kontakt: 16 bis 160 Vcc
Maximale Schaltungsenergie: 8A 30Vcc zu 0.4A 110Vcc
Wahl: Zusatzbrett
* 4 asynchrone Verbindungen der Serie RS232/RS485.
* 4 Analogeingaben +-10V, +-20mA, 12 Bits, 2%
* 4 Analogergebnise 0-10V, 0-20mA, 12 Bits, 2%
|
|
Mit den programmierbaren, kompakten Steuerungssystemen realisieren Sie die komplette, sicherheitsgerichtete Steuerung einer Maschine, Anlage oder eines Prozesses.
• PSS 3047
Zentrales Steuerungssystem mit 47 fehlersicheren Ein-/Ausgängen
• PSS 3047 SB
Zentrales Steuerungssystem mit 47 fehlersicheren Ein-/Ausgängen und dezentraler Erweiterungsmöglichkeit über SafetyBUS p
• PSS 3075
Zentrales Steuerungssystem mit 75 fehlersicheren Ein-/Ausgängen
• PSS 3075 SB
Zentrales Steuerungssystem mit 75 fehlersicheren Ein-/Ausgängen und dezentraler Erweiterungsmöglichkeit über SafetyBUS p
• PSS 3006 SB
Dezentrales Steuerungssystem mit bis zu 4 032 fehlersicheren Ein-/Ausgängen über SafetyBUS
• PSS 3006 SB2
Dezentrales Steuerungssystem mit bis zu 8 064 fehlersicheren Ein-/Ausgängen und übergeordneter Verknüpfung über SafetyBUS p
|
|
Das VIPA System 100V ist ein Kleinsteuerungssystem, programmierbar mit STEP®7 von Siemens und/oder mit dem VIPA-eigenen Programmiertool WinPLC7. Eine Lite-Version von WinPLC7 ist im Lieferumfang der System 100V CPUs enthalten.
Die Mikro-SPSen sind aufgrund der kompakten Bauform, dem max. Ausbau von bis zu 160 I/O-Punkten durch das Stecken von Erweiterungsmodulen besonders für kostensensitive und kleinere Applikationen geeignet.
|
|
FP0 - Die Kleinsteuerung für einfache Anwendungen
- Max. 64DE/64DA Transistor bzw. 54DA Relais
- Max. 24AE/12AA
- 2x RS232C
- Programmspeicher: 2700 bis 10000 Schritte
- Datenspeicher: 1660 bis 16384 Worte
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link
FP0R: Neuer Standard bei Kompakt-Steuerungen
- Max. 64 Eingänge/64 Transistor- oder 54 Relaisausgänge
- Max. 24 Analogeingänge/12 Analogausgänge
- 2 x RS232C-Schnittstellen, USB-2.0-Schnittstelle
- Programmspeicher: 16000 bis 32000 Schritte
- Datenspeicher: 12315 bis 32765 Worte
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CC-Link, SPS-Kopplung
- Integrierte Motion-Control-Funktionen
FP-Sigma - Die leistungsstarke Kompakt-Steuerung
- Max. 192DE/192DA Transistor bzw. 56DA Relais
- Max. 40AE/28AA
- 3x RS232C bzw. 2x RS232 + 1x RS485
- Programmspeicher: 32000 Schritte
- Datenspeicher: 32k bis 1056k Worte
- PROFIBUS, Ethernet TCP/IP, Modbus, CC-Link, S-Link, CANopen, DeviceNet
- Motion Control Funktionen
|
|

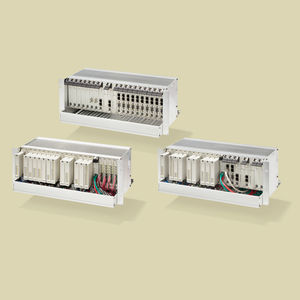

Die programmierbaren, modularen Steuerungssysteme PSS 3000 und PSS 3100 überwachen sicherheitsgerichtete Funktionen und übernehmen zugleich Standard-Steuerungsaufgaben.
Die modularen Steuerungssysteme PSS 3000 und PSS 3100 überwachen sicherheitsgerichtete Funktionen und übernehmen zugleich Standard-Steuerungsaufgaben:
- zentral - bei unabhängigen Einzelmaschinen, oder
- dezentral - in räumlich verzweigten und verketteten Anlagen.
Kommunikationsschnittstellen zu Feldbussystemen, zum sicheren Bussystem SafetyBUS p sowie zu Ethernet ermöglichen die schnelle Integration in den kompletten Steuerungsablauf einer Anlage.
|
|
|
|
|
|
Modulares Steuerungssystem programmierbar mit STEP®7 von Siemens
Das VIPA System 200V ist ein sehr kompaktes und modulares Steuerungssystem für zentrale und dezentrale Applikationen. Durch die Vielzahl der zur Verfügung stehenden Baugruppen ist es für nahezu jede Anwendung bis zum mittleren Leistungsbereich einsetzbar.
Features VIPA System 200V:
• Programmierbar mit STEP®7 von Siemens
• Programmierbar mit WinPLC7 von VIPA
• Integrierter Arbeitsspeicher - Betrieb auch ohne zusätzliche Speicherkarte!
• Integrierter ROM-Speicher für beständiges Sichern von Programm und Daten
• Integrierter akkugepufferter RAM-Speicher
• Unterstützung von handelsüblichen MMC-Karten zum Sichern von Programm und Daten
• MPI-Schnittstelle on Board
• Zentral und dezentral einsetzbar
• Modular erweiterbar
• MMC-Slot
• Echtzeituhr
• Zentral bis zu 32 Module einsetzbar, direkt an der CPU!
• Kompakte Bauform
• Wartungsfreie Federzugklemmtechnik
• Frontstecker inklusive
• Standard 35mm-Hutschiene-Aufbau
• 24 Monate Garantie
• UL-zertifiziert
|
|
FP2 - Die modulare Steuerung
- Max. 1600DE/1472DA Transistor bzw. 400DA Relais
- Max. 184AE/60AA
- Max. 39x RS232C oder 38x RS485/RS422 + 1x RS232C
- Programmspeicher: 16000 bis 32000 Schritte
- Datenspeicher : 6k bis 36k Worte
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CANopen, DeviceNet
- Motion Control Funktionen
FP2SH - Die modulare Hochleistungs-Steuerung
- Max. 1600DE/1472DA Transistor bzw. 400DA Relais
- Max. 184AE/60AA
- Max. 39x RS232C oder 38x RS485/RS422 + 1x RS232C
- Programmspeicher: 60000 bis 120000 Schritte
- Datenspeicher : 10k bis 1000k Worte
- PROFIBUS, Ethernet TCP/IP, Modbus, S-Link, CANopen, DeviceNet
- Motion Control Funktionen
|
|
|
|
|
|
Das Fiessler Programmierbare Safety Center, FPSC, ist eine parametrierbare kompakte elektronische Sicherheitssteuerung für Personenschutz bzw. Sicherheitsfunktionen im Anwendungsbereich Abkantpressen, Exzenterpressen, Hydraulikpressen, Verpackungsmaschinen. Das FPSC hat eine minimale Reaktionszeit und entspricht den höchsten Sicherheitsanforderungen bei einer elektronischen Steuerung:
- SK1 bis SK 4 gemäß EN 954-1
- SIL 1 bis SIL 3 gemäß EN IEC 61508
- PL a bis PL e gemäß prEN 13849-1
Die Systemfamilie FPSC bietet maximale Flexibilität in Hard- als auch Software. So können an die Variante FPSC-AD über den implementierten Sicherheitsbus dezentrale E/A Module angeschlossen werden. Dies gewährleistet einen
modularen und flexiblen Systemaufbau ohne dassder sichere Systembus umständlich konfiguriert werden muss.
Sicherheitsgerichtete Funktionen werden mit Hilfe vorgefertigter und geprüfter Softwaremodule parametriert. Durch die einfache Vergabe von Ein- bzw. Ausgangsadressen werden die Verknüpfungen erstellt. Zwischenergebnisse werden in Merker abgelegt. Es stehen eine Vielzahl von fertigen Softwaremodule zur Verfügung. Für die Kommunikation zu einer übergeordneten Steuerung, z. B. Ablaufsteuerung oder Technologiesteuerung, steht eine serielle Schnittstelle zur Verfügung. Über diese Schnittstelle können Daten für die Visualisierung, als auch relevante Maschinendaten übermittelt werden. Durch die einfache Hutschienenmontage wird der Installationsaufwand der Systemfamilie FPSC deutlich vereinfacht.
|
|
Spannung 24 V DC , 110, 230 V AC
digitale Ein-/Ausgänge (Relaisausgänge oder Relais- und Transistorausgänge)
Analoge Ein-/Ausgänge
2 serielle Schnittstellen
Schnelle Zähler
48 digitale Ein-/Ausgänge
Analoge Ein-/Ausgänge (3/1)
2 serielle Schnittstellen
Ethernet.
|
|
Mit JetWeb bieten wir Ihnen eine komplette und optimal aufeinander abgestimmte Systemlösung für die effiziente Realisierung von Automatisierungsprojekten. JetWeb verwendet durchgängig Ethernet-TCP/IP - auch für die Synchronisation elektrischer Antriebe. Dies vereinfacht die Modularisierung und Wartung von Anlagen und schafft die Verbindung zur Office-EDV. Visualisierung und Bedienung werden möglich, ebenso wie Alarmmeldung von der Anlage als Email oder SMS.
Eine wichtige Eigenschaft von JetWeb ist es, dass alle Steuerungen und alle Automatisierungsfunktionen mit einem Tool und einer einzigen Sprache programmiert und in Betrieb genommen werden. JetWeb integriert die Antriebstechnik, bis hin zur Bahnsteuerung, vollständig in die Steuerung.
|
|
|
|
|
|
Das Nex Flow benutzerfreundliche PLC-Fluss-Kontrollsystem (PLCFC) für
Druckluft wird wirklich vorangebracht und die modernste Technologie einsetzt
vorhandener heutiger Tag und kann als allein stehende Maßeinheit verwendet werden oder an angeschlossen werden
andere automatisierte Systeme. Das PLCFC ist ein PLC gegründetes System - nicht gerade
ein einfacher Timer. Es ist nicht gerade ein einfacher, häufig überteuert Sensor und ein Timer.
Das PLCFC kombiniert einen elektrischen Sensor des Fotos, um die Luft einzuschalten wenn
Ziel führt den Sensor und die Luft abzustellen, wenn es den Sensor verlässt. (Die Maßeinheit wird eingestellt, um eine zweite Verzögerung 2 zu haben, nachdem sie den Sensor verlässt, aber einschält blitzschnell, wenn sie das Ziel sieht). Wir können einen wahlweise freigestellten Timer, wenn der Kunde die Maßeinheit einstellen möchte, um sich zu drehen weg gegründet rechtzeitig eher als, unter Verwendung des Sensors liefern, um ihn abzustellen.
Anders als viele konkurrierenden Maßeinheiten die nur ein einfaches Ein-Aus mit Timer anbieten, optimiert er nicht wirklich den Luftgebrauch, wenn der Timer falsch eingestellt und das System verlässt wird weit, das länger als notwendiges laufen lässt.
|
|
|
|
|
|
Highspeed Steuerungssystem programmierbar mit STEP7 von Siemens
Das VIPA System 300S ist durch die “SPEED7-Technologie“ das weltweit schnellste mit STEP®7 von Siemens programmierbare Steuerungssystem. In den SPEED7-CPUs ist der maximal mögliche Speicher für Programm und Daten bereits integriert. Dadurch ist der Betrieb der CPUs ohne zusätzliche Speicherkarte möglich. Bei Bedarf kann der integrierte Arbeitsspeicher bis auf 2MByte bzw. 8MByte (je nach CPU-Variante) mit der VIPA MemoryConfigurationCard erweitert werden. Die System 300S-CPUs sind standardmäßig mit einer Ethernet-Schnittstelle für PG-/OP-Kommunikation ausgestattet. Je nach CPU-Variante ist ein sehr schneller CP 343 für die Kommunikation via Ethernet integriert. Das System 300S ist durch seine sehr hohe Performance und den skalierbaren Speicher besonders gut für den mittleren bis höchsten Leistungsbereich geeignet.
Features VIPA System 300S:
• Flexibler Arbeitsspeicherausbau durch Stecken einer MemoryConfigurationCard (MCC)
• SPEED-Bus für die Erweiterung mit High-Speed Signalmodulen und Kommunikationsprozessoren
• Ethernet-, Profibus-DP- und MPI-Schnittstelle on Board
• Profibus-DP-Master/PtP (umschaltbar), 12MBaud, bis zu 125 Slaves
• Zentral bis zu 32 Module einsetzbar - direkt an der CPU!
|
|
|
|
|
|
Es ist soweit: die neue Generation FP-X ist da!
Ab sofort kann unsere neue und verbesserte FP-X Serie als Nachfolger der sehr erfolgreichen Serien FP-1 und FP-M eingesetzt werden. Die FP-X hat geringere Abmessungen und eine erweiterte Speicherkapazität. Durch die schnellere Befehlsbearbeitung und die optimierten Motion Control Funktionen ist sie hervorragend für eine Vielzahl von Anwendungen gerüstet. Die 3 CPU-Typen sind mit 14, 30 und 60 E/A und bis zu 32000 Programmschritten verfügbar. Spezielle Erweiterungskassetten ermöglichen eine flexible Anpassung der Steuerung, beispielsweise analoge E/A, Speichererweiterung, schnelle Zähler oder Impulse. Durch einfaches Aufsetzen der Erweiterungskassetten wird kein zusätzlicher Platz benötigt. Zur Erweiterung der digitalen E/A stehen natürlich entsprechende Module zur Verfügung. Über einen Adapter können zudem die FP-0 Erweiterungsmodule für besondere Funktionen angeschlossen werden.
Kurzer Überblick der wichtigsten Funktionen
- Schnellste Befehlsabarbeitung
0.32µs für einen Basisbefehl
(1.9 ms Zykluszeit für 5000 Programmschritte)
- Großer Programmspeicher
32000 Programmschritte mit ausreichendem Kommentarspeicher
- Große Erweiterbarkeit mit einer Vielzahl von Optionen
Max. 300 E/As und weitere Funktionen mit den Erweiterungskassetten
- Hohe Sicherheit
Schutz des Programms mit einem 8-Bit Passwort und der Funktion zur
Unterbindung eines Uploads
- Bis zu 3 serielle Kommunikationsschnittstellen pro CPU
Unter Verwendung der Kommunikationskassetten können bis zu 3 serielle
Kommunikationsschnittstellen verwendet werden (RS232C/RS485)
|
|
Eigenschaften:
Modell: HB
Stromversorgung: 24 V DC ± 10 %
Verfügbare Funktionen:
-Reversierbetrieb
-synchrone Geschwindigkeitsregelung
-Konstantes Anlaufmoment
-Staudruckloses Fördern im Einzel- oder Blockabzug
-Fördern von unterschiedlich langen Traglasten
-Trennen des Stückguts
-Stabile Geschwindigkeit für unterschiedlich schwere Gewichte
-Auswertung eines Fehlersignals bei Überhitzung des Motors und der Platine
-Motor und Platine geschützt
-etc.
|
|
|
|
|
|

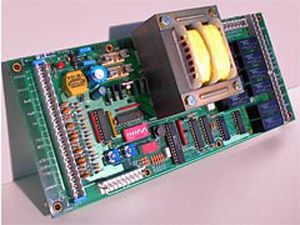

Die speicherprogrammierbare Steuerung Typ PLVC dient zur Ansteuerung komplexer Hydrauliksysteme. Es lassen sich beliebige Bewegungsabläufe mit Druck-, Geschwindigkeits- und Beschleunigungsprofilen in vordefinierten Grenzbereichen realisieren und speichern. Analoge, digitale und mit CAN-Bus vernetzte Komponenten (z.B. Ventile, Drucksensoren, Joystick) können über Kabel oder Funk für Steuerungs- oder Regelungsaufgaben verwendet werden. Diese Steuerung kann auch als SPS mit integrierten Prop.-Verstärkern beschrieben werden. Die große Flexibilität wird erreicht durch:
* Das Baukastensystem mit Erweiterungs- und Ergänzungsmodulen (Grund- und Erweiterungsmodul, Diagnosedisplay, CAN-Bus-Powerrelais)
* Flexible Programmierung
* Unterschiedliche Schnittstellen (RS 232, CAN-Bus, Profi-Bus)
* Freie Parametrierung aller Ausgänge
* Ferndiagnose mittels Modem u. Handy
* Software Funktionsbausteine (SPS-Programme)
* Funkfernsteuerungsmodul Bevorzugte Einsatzbereiche sind bei Baumaschinen, Krananlagen, komplexen Hebeeinrichtungen, Forstmaschinen, im Werkzeugmaschinen- und Pressenbau zu sehen.
|
|
|
|
|
|
Dieses Los Technologie enthält, in nur 325 cm2, in der Kapazität, farbige LCD-Anzeigen mit Touch Screen mit Maßen zwischen 7 " und 15 ", in den Matrixtastaturen bis zu 60 Schlüsseln zu handhaben, über 70 digital und analogem Input/Output "an Bord", Zuwachskodierer 4, bis 2 CANopen Häfen und seriellen Schnittstellen RS232/RS485.
Mit der Verwendbarkeit des USB-Hafens, ist es möglich, an den Steuerpult eine Maus, eine Tastatur oder praktische Gedächtnisschlüssel zugängliches durchgehendes Dateisystem anzuschließen mit Bit FAT-32. Ethernet-Anschluss, auf verdrahteten Netzen oder drahtlos, hat es unter Verwendung der Standardprotokolle TCP/IP, ftp oder EtherCAT gebildet; dank die Verwendbarkeit von Funktionen wie OPC-Bediener und web server der Steuerpult können Austauschdaten und Informationen mit jeder möglicher Windows-Anwendung und -ihr können von irgendeinem Platz in der Welt überwacht werden, die an Internet angeschlossen wird.
Die Möglichkeit, zum bis 4 (3 interpoliert) zu handhaben der Mittellinie verbunden mit niedrigem Verbrauch und die Verwendbarkeit von Funktionen, um das astronomisches Zeigen durchzuführen erlauben den Gebrauch, außer üblichen photo-voltaischen zweiachsigen Anlagen, auch in starken Solaranlagen, die hohe Präzision bei der Spurhaltung erfordern.
Dieses Produkt ist verwendbar, kundengebundene dank seine verringerten Maße, niedriger Verbrauch, weit 7 zu sein " anzeigen, Möglichkeit, um an Radioapparatnetze ZigBee anzuschließen, Wi-Fi oder Bluetooth, die Ihnen erlaubt, bewegliche Vorrichtungen zu verwirklichen, um in den Energiesektoren, elektrischesmedizinisches zuzutreffen, in verfolgenjobaufträgen, in Datenerfassung und in Produktionsüberwachung.
|
|
|
|
|
|
LT200: PLC für raue Umwelt
1/ HARDWARE-BESCHREIBUNG
- ROBUSTHEIT: jedes Modul wird in einem Aluminiumschrank eingeschlossen, der einen Schutz gegen elektromagnetische Störung und eine gute thermische Ableitung erlaubt.
- COMPACITY: Tiefe der Höhen-x: 105 Millimeter x 84 Millimeter; Breite = 25mm x Zahl der Module
- MODULARITÄT: Unterstützungen bis zu 15 Input-/Outputblöcken. Ein Block hat zwischen 2 und 5 Modulen.
Die Unterseite wird durch Haltewinkel für das Schrauben zu einem Rasterfeld oder zu einer Platte geregelt. Die Breite der Unterseite ist Bedarfs.
Die Anfänge CPU-LT200 an -40°C.
Das Ethernet-Verbindungsstück ist für Vibrationsumwelt verwendbar.
* Gedächtnisse: SDRAM: 32Mo (16Mo für Benutzer); BLITZ: 16Mo (4Mo für Benutzer)
Input-/Outputblockverbindungsstücke sind Schraubenanschlüß für industriellen Standardgebrauch oder SubD Verbindungsstücke für raue Umwelt, in der Schläge, Erschütterungen intensiver sind (Transportsysteme).
2/ SOFTWARE-GEBRAUCH
Drei verschiedene eingebettete Kerne für drei unterschiedlichen Gebrauch:
* schnelles parametrable System mit OPALwerkzeug V4
* oder PLC IEC61131-3 mit Isagraf V5 Werktisch
* oder C programmierend mit SDK (Linux, GCC, GDB, Eklipse IDE)
|
|
ACS ist für Hochspannungsenergie-Management verwendbar.
ACS ist '' Zahnstange ein 3U 19.
Es kann bis 47 Bretter mit 6 Verlängerungszahnstangen annehmen.
Der io-Anschluss ist Einsteckschraubenanschluß.
Betriebstemperatur: -25°C/+70°C
Energienspannung: 120Vdc, 48Vdc oder 24Vdc (Wahl an der Vorderseite des Brettes)
CPU:
- 3 Kanäle der Serie RS232/RS485
- 1 USB-Wartungsverbindung.
- 1 deterministischer FAV-Kanal
ODER 1 Ethernet IP-Sklave und MeisterModbus TCP-Kanal
ODER 1 Kanal des Ethernets DNP3 (IEC61850 in Bewegung)
Io-Strecke:
- Sichere Output-Bretter:
8 Relaisausgänge mit überflüssigen Befehlen
8 Eingänge (AN/AUS-Beschilderungen)
- Eingangsbrett: 16 überflüssige Eingänge
- Ausgangsbrett: 20 ausgegebene Relais
|
|
|
|
|
|
SPS-Leistung auf kleinstem Raum

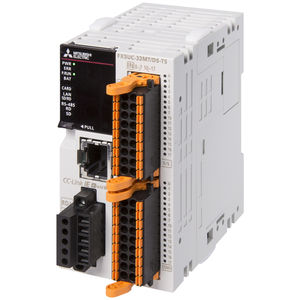

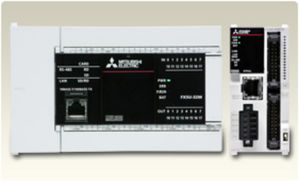

Die FX-Familie besteht aus vier unabhängigen, aber voll kompatiblen Produktreihen:
FX3U
• Investitionssicher
• Maßgeschneiderter Aufbau
• Leistungsstarke Positionierregelung
• Schnelle Inbetriebnahme
• Integrierte Automatisierung
• Hervorragendes Preis-Leistungsverhältnis
• 16 bis 384 Ein- und Ausgänge
FX3G
• 16 bis 256 Ein- und Ausgänge
• Hohe Verarbeitungsgeschwindigkeit
• Große Programmkapazität
• Erweiterbar um bis zu acht Sondermodule
• Anwenderfreundliche Programmierung
• Integrierte Positionierregelung
FX1N
• 14 bis 128 Ein- und Ausgänge
• Hohe Verarbeitungsgeschwindigkeit
• Große Programmkapazität
• Integrierte Positionierregelung
• Erweiterungsmodule für individuelle Anforderungen
• Integrierte PID-Regelung
• Anschlussmöglichkeit an offene Netzwerke
• Anwenderfreundliche Programmierung
• Analogwertverarbeitung (inkl. Erweiterungsadaptern)
FX1S
• 10 bis 30 Ein- und Ausgänge
• Hohe Verarbeitungsgeschwindigkeit
• Integrierte Positionierregelung
• Optionen für serielle Kommunikation
• Analogwertverarbeitung (inkl. Erweiterungsadaptern)
• Anwenderfreundliche Programmierung
• Erweiterungsfähig durch Adapter oder Anzeigemodule
|
|
Niedrige Modelle mit Input/Output 10 bis 14, expandierbar bis 256
Hälfte Größen-vom meisten PLCs
1, 4, 8, 16 und 32-Bitanweisungen
LÄRM Schiene besteigbar, keine Zahnstange erfordert worden
Eingebaute Integral LCD-Anzeige
Hoch qualifizierter Netzzugang - Modbus TCP, DeviceNet und Profibus
Einsteckmodule für analoges Input/Output, Thermoelemente und Pt100 RTDs
|
|
Das Saia®PCD Warenangebot reflektiert die Werte, die Eigenschaften und die Standards des programmierbaren Logik-Steuerpults (PLC). Jedoch in ihrer Form, in Offenheit und in Funktionalität übersteigen diese Produkte weit den traditionellen PLC. Mit Netz und IHM enthalten, arbeitet die Saia®PCD Automatisierungsplattformen ist einfach die beste Wahl für jedes moderne Projekt.
Einteilig und Robustheit: Kompaktes Saia®PCD sind eine sichere Investition für die Automatisierung des Gebäudes, Infrastruktur, Wasser, Energie, Logistik und Maschinen.
Mit Bord-Input/Output 38, das mit 4 Modulen genommen werden aus unserem Standardumspannen 50 verschiedener Input-/Outputmodule und einer ausgedehnten Vorwähler der Übertragungsprotokolle ausdehnbar ist (TCP/IP, Modbus, Profibus, LON, Bacnet und viel mehr) heraus die kompakte Saia®PCD Automatisierungsplattform eine einfache Lösung für kleinere Projekte bilden.
|
|
|
|
|
|
Kompakt-SPS APS300
Das Hutschienenmodul (165x115x40mm) ist unter CoDeSys programmierbar und bietet mit den vorhandenen E/As und Schnittstellen eine kompakte Komplettlösung. Zur einfachen Programmierung stehen zahlreiche Funktionsbausteine zur Verfügung, so auch für die hauseigenen dezentralen Servoantriebe aus der „esiMot“ – Reihe. Wie ihr Vorgängermodell ist die APS300 mit 20 digitalen Eingängen und 12 digitalen Ausgängen ausgestattet. Die Ausgänge sind mit 0,5A belastbar, so dass in vielen Anwendungen auf zusätzliche Leistungskarten verzichtet werden kann. Zusätzlich sind 4 Analogeingänge und 2 Analogausgänge mit jeweils 12 Bit Auflösung vorhanden. Zur Erweiterung stehen E/A-Module und Achskarten zur Verfügung. Die serienmäßige CAN-Schnittstelle ist galvanisch getrennt und gewährleistet so störungsfreien Betrieb. Auf zwei RJ45-Stecker geführt ist eine kostengünstige Verdrahtung mit Standard-Patch-Kabeln möglich. Optional gibt es ebenfalls onboard eine Profibus-DP Schnittstelle. Zu den Zielanwendungen gehören Vorschübe, Walz-, Schleif- und Abrichtanlagen ebenso wie Zuführungen und Prüfanlagen.
|
|
Eigenschaften umfassen:
Völlig bestätigt durch TUV zu Iec 61508 SIL 3 und en-954 Kategorie 4
Ersteigbar zu irgendwelchen Notwendigkeit; fähig zur Beaufsichtigung der Sicherheitsnotwendigkeiten eines gesamten Fließbands oder der einzelnen Maschine
Setzt die bestehenden Programmierungs- u. Wartungswerkzeuge der GX Entwickler-Techniksuite wirksam ein
Keine speziellen Programmierungstechniken zum Meister; Lernkurve ist kurz
Umfangreiche Diagnose und Sicherheitsmerkmale
Benutzt das geöffnete Cm-Verbindung Sicherheitsvorrichtung-Niveaunetz, um Fern-Input/Output für kritische Vorrichtungen der Sicherheit anzuschließen
|
|
|
|
|
|
Der kleinste Steuerpult der Welt mit einem eingebauten Touch Screen, einem Input/Output und einem Netzwerkanschluss, plus entfernbaren Massendatenspeicher.
In hohem Grade errichtet auf - erfolgreiches XLe Chassis und Eigenschaftssatz, das XLt wird mit einem größeren, hochauflösenden widerstrebenden Touch Screen ausgerüstet. Seine vorgerückte transflective lesbare Anzeige bedeutet, dass das XLt ideal für Innen- UND im Freiengebrauch sogar im direkten Tageslicht entsprochen wird!
Gestützt durch die späteste CScape 8.6 Software gibt es vier Modelle, die flexible Niveaus von Input/Output kennzeichnend vorhanden sind. Das XLt kopiert die umfangreichen Kommunikationswahlen des XLe - das sich z.Z. Unterstützung für Ethernet-, PSTN-Telefonmodem, GPS-Empfänger und GSM/GPRS Modemtechnologie rühmt.
grafische Anzeige des Pixels -160x128, mit einem hochauflösenden widerstrebenden Touch Screen für ausführliche Benutzerschnittstelle
- Vier programmierbare Funktionstasten plus Systemsknopf
- Kern Philips-ARM7 mit 1.2 ms/k Scan-Zeit
-256 internes Gedächtnis des kB mit bis zu 2GB MicroSDT Großraumspeicherspeicher
- Zwei serielle Schnittstellen RS232/485 als Standard
- CsCAN Standard
- Zusatz-Ethernet, GSM/GPRS, PSTN-Modem, sogar ein GPS-Empfänger
- Entworfen für IP65/NEMA 4X Umwelt; Verkleidung oder Lärm-Schiene besteigbar (1/4 LÄRM Paket 96x96mm)
- XLt stützt eine breite Temperaturspanne (0 bis 60°C)
-9 - 30 VDC Versorgungsmaterial-Strecke
- Vorhanden im Grau/in Black&Blue oder mit kundenspezifischen Farben
~ Cscape: Alle Maßeinheiten sind mit einem freie Software ~ programmierbar
|
|
|
|
|
|
Der einteilige Steuerpult XL6 mit einem Touch Screen der Farbe TFT des Built-in 32.000, einem I/O-Modules, Netzwerkanschlusswahlen, entfernbaren einer MicroSDTM Karte und USB-Häfen. Er ist durch Industrie Hornerapgs erkannte CscapeTM Software und kann eine große Auswahl der verschiedenen Prozesse und der Maschinen von kleinem zu den mittleren Anwendungen steuern programmierbar.
- Berühren-gegründeter Schirm
(1/4 VGA), färben 32.000 Touch Screen mit Schirm-Betriebstemperatur von -10 bis +60 Grade Celsius.
- Programmierbare harte Schlüssel
5 völlig programmierbare Funktionstasten plus Systemsschlüssel für einfache Diagnosen
- Fähiger Steuerpult
Raum der Logik-256KB, Schirm-Update-Geschwindigkeit ist mit Logik-Scan bis zu Logik 0.2mSec/K justierbar.
- Einzelne programmierensoftware
Eine Software für Logik und Schirmentwicklung. IEC61131 gefällig
- Auswahl-Spg.Versorgungsteil
Verwendbar für die beweglichen und industriellen Anwendungen.
- Integriertes Input/Output
unterschiedliche Kombination 4 eingebauten Inputs/Output vorhanden mit farbunterlegten Verbindungsstücken
-2 serielle Schnittstellen
An eine Wahl vieler Serienprotokolle für PLC, Antriebe und andere Vorrichtungen oder unser Serien-Input-/Outputsystem anschließen
- CANOpen Hafen
Für das Anschließen an andere Vorrichtungen, AN OCS Produkte oder an FernCsCAN Inputs/Output, zum von Systemsfähigkeiten zu erweitern
- Usb-Übertragung
Neue Datenübertragung vorhanden mit XL6.
~ Cscape: Alle Maßeinheiten sind mit einem freie Software ~ programmierbar
|
|
OCSXL Reihe - programmierbarer Logik-Steuerpult und Operater Schnittstelle
Qualitätsgraphik-Anzeige für bessere Prozesssichtbarmachung-und Maschinen-Anzeige
Mehr Vertrag und erschwingliches als unterschiedliche PLC-und Operator-Schnittstelle
Eingebautes Input/Output mit entfernbaren Klemmenblöcken für einfache Verdrahtung
Entfernbare Massendaten-Speicher-codierte Karte - Stützdatenerfassung
|
|
|
|
|
|
Höchstleistung im Kompaktformat
SPS-Systeme von Mitsubishi Electric sind Vorreiter bei neuen Technologien und zeichnen sich durch außergewöhnliche Zuverlässigkeit und Leistungsfähigkeit aus. Wir schließen die Lücke zwischen Automatisierungebene und der IT Ebene.

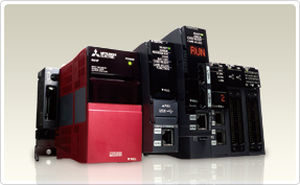

Automatisierungsplattform iQ Platform MELSEC System Q -
Steuerungsplattform der Zukunft
- Ein flexibles und skalierbare Automatisierungskonzept
- SPS, Motion, Roboter und NC Technologie in einer Plattform
- SPS CPU mit Zykluszeiten von 9,5ns
- Ehternet-Schnittstelle integriert
- Selbstdiagnose mit Fehlerhistorie innerhalb der CPU
- Speichererweiterung bis zu 32 MB möglich
- Remote-Fehleranalyse und -Programmierung möglich
- Felxibles und zyklusorientiertes Datenmangement mit einem Datalogger Module
- Einfacher Datenaustausch zur Management IT Ebene via MES und MES-IT Interface Module
- Applikationsorientierte Safety SPS Lösungen mit Safety Relais Modul und Safety SPS inklusive einem sicheren Netzwerk
- Spezielle Anforderungen in Prozess und Hybrid Applikationen lösen mit der Prozess SPS CPU und vorgefertigten Regelalgorithmen
- Erhöhte Verfügbarkeit des Systems durch ein Redundantes SPS System basierend auf den Standard Komponenten
- Remote I/O Systeme inklusive "HotSwap" Funktionalität
- Komplettes I/O Modul Portfolio
- Mit IEC 1131.3/EN 61131-3 kompatibler Software oder per PC-CPU in Hochsprachen wie C++ oder Visual Basic programmierbar
- Soft-SPS für PC-CPU verfügbar
|
|
Das Saia®PCD Warenangebot reflektiert die Werte, die Eigenschaften und die Standards des programmierbaren Logik-Steuerpults (PLC). Jedoch in ihrer Form, in Offenheit und in Funktionalität übersteigen diese Produkte weit den traditionellen PLC. Mit Netz und IHM enthalten, arbeitet die Saia®PCD Automatisierungsplattformen ist einfach die beste Wahl für jedes moderne Projekt.
Modularität, Flexibilität und Robustheit: Saia®PCD sind eine sichere Investition für die Automatisierung des Gebäudes, Infrastruktur, Wasser, Energie, Logistik und Maschinen.
Einige CPUs, über 50 verschiedenen Input-/Outputmodulen und einer ausgedehnten Vorwähler der Übertragungsprotokolle (TCP/IP, Modbus, Profibus, LON, Bacnet und viel mehr) stellen die Saia®PCD Automatisierungsplattform ein vielseitig begabtes Werkzeug fähig, in alle mögliche Projekte von 10 bis 10' 000 I/Os zu passen her.
|
|
Die allein stehenden AnSH Steuerpulte benutzen oder in Verbindung mit der großen Auswahl anderer Automatisierungsbestandteile bieten wir an:
Human-Machine Schnittstellen (HMI)
Variable Frequenz-Antriebe (VFD)
Servomotoren und Steuerpulte
Computergesteuerte numerische Kontrollen (CNC)
Automatismus
Ununterbrechbare Spg.Versorgungsteile (UPS)
|
|
|
|
die Ergebnisse der folgenden Kategorie ansehen :
