VORTEX® ROLLEN-GATTER
Das Vortex® Rollen-Gatter bietet Qualitätseigenschaften zu einem ökonomischen Preis an. Dieses Gatter ist Ihre beste Wahl für die Behandlung des trockenen Materials in den Gravitationsflußgravitationsflußanwendungen, in denen positive materielle Absperrvorrichtung und staubdichte Dichtung in den kompakten Positionen angefordert werden.
Die Vortex® Rolle GateT ist vorhanden in einer großen Vielfalt von Konfigurationen, Kundenanforderungen, einschließlich rechteckige Größen und spezifische Lochmuster des Kunden zu genügen.
Ventil-Spezifikationen
- Größe/gebohrte Wahlen: 150mm bis 750mm und größeres in den quadratischen oder rechteckigen Größen
- Mittel: Puder, Tabletten, Granulars
- Anschlussmöglichkeiten: Organisationsprogrammaufruf-Flansch, CEMA flanschen und/oder kundenspezifische Flansche
- Mittel-Temperatur: Bis zu 82°C ununterbrochen zum zeitweiligen Service 121°C, Änderungen bis zu 204°C ununterbrochen am zeitweiligen Service 232°C
- Mittel-Druck: 0 barg, Gravitationsfluss-Gravitationsfluß
- Metallaufbau-Wahlen: Aluminium, 304 oder Edelstahl 316L und Kohlenstoffstahl. Materieller Kontakt ist 304 oder Edelstahl 316L
- Dichtungs-/Sitzmaterial-Wahlen: Nylon, HAUSTIER, UHMW, Glas füllte Teflon, Naturkautschuk und/oder Silikon-Gummi
- Antriebs-/Betätigungs-Wahlen: Doppelter verantwortlicher Luft-Zylinder, elektrischer Auslöser, hydraulischer Stellantrieb, Kurbel oder Kettenrad
- Positions-Bestätigung: Magnetisches Schilf, Nähe oder mechanische Begrenzungsschalter
- Befolgung/Zustimmungen: CER, ATEX, FDA
- Industrie-Gebrauch: Plastik, Petrochem, Chemikalien, Nahrungsmittel, Mineralien, Gewebe, Landwirtschaft
|
|
|
|
|
|
Was auch immer Sie von einem Schüttguthandling-Ventil erwarten, erhalten Sie Clyde mit dem unschlagbaren Dome Valve® - eine Kosten dämpfende Lösung .
Die Clyde Dome Valve®, weit angesehen als das ursprüngliche und beste Schüttguthandlingventil der Welt mit extrem langer Standzeit; durch nur ein bewegliches Teil. Das Dome Valve® bedarf nur geringe Wartung, bei langer Lebenserwartung, was allgemein annerkannt ist, 1 Million Zyklen zwischen den Wartungsintervallen sind möglich. Das Dome Valve® kann durch dynamische oder statische Materiaksäulen öffnen und schließen. In der geschlossenen Position ist ein gasdichter Zustand mittels der aufblasbaren Dichtung gewährleistet.
Das geöffnete Dome Valve® gibt den gesamten Querschnitt frei, wodurch ein ungehinderter Materialfluß ermöglicht wird. Dome Valve® können in Rohrleitungen, als Weichen, Behälter- oder Reaktor Ein- oder Abschlußventile eingesetzt werden.
Das Dome Valve® erhöht die Wirkung anderer Technologien im Bereich Materialtransport von Clyde, einem führenden Hersteller pneumatischer Förderung und Injektoranlagen als auch Saugreinigungsgeräten.
Die Lösungen, die wir unseren Kunden bieten, bergen viele Vorteile und sind das Resultat der mehr als 30-jährigen Erfahrung und Erfolgen auf dem Gebiet des Schüttguttransports.
Dome Valve®, wird in den USA unter dem Handelsnamen „Spheri Ventil“ 'verkauft
|
|
|
|
|
|
VORTEX® QUANTUM REIHEN-ÖFFNUNGS-GATTER
Das schwebendes Patent Quantum Reihen-Öffnungs-Gatter ist spezifisch entworfen, um trockene Massenkörper im Gravitationsflußgravitationsfluß, in der verdünnten Phase oder im Vakuum zu behandeln, das Systeme übermittelt.
Eine Öffnung des vollen Flusses liefert die uneingeschränkte Beförderung des Materials ohne Scheibe oder Leisten, um Fluss zu behindern oder die materielle Hohlraumbildung zu verursachen. Der Gattersitz und die leben-geladenen Dichtungen werden von der Böeabnutzung durch einen Metalleinsatz abgeschirmt, der eine glatte Ausbohrung durch das Ventil zur Verfügung stellt, das Leistung verbessert und jeden möglichen Druckabfall über der Öffnung verringert.
Mit Absicht säubert das Ventil "Selbst" Material vom Sitz auf jedem Anschlag des Ventilblattes und verbessert Gesamtsitzleben. Das Quantum-Reihen-Öffnungs-Gatter wird entworfen, um Probleme zu beseitigen und ermöglicht Ihnen, Ihren Zielsetzungen zu entsprechen, indem man Produktion, während abnehmende Arbeits- und Ausstattungskosten erhöht.
Ventil-Spezifikationen
- Größe/gebohrte Wahlen: 50mm bis 350mm Durchmesser
- Mittel: Puder, Tabletten, Granulars
- Anschlussmöglichkeiten: Bolzen-Muster, ANSI, LÄRM, JIS und kundenspezifische Flansche
- Mittel-Temperatur: Bis zu 82°C ununterbrochen zum zeitweiligen Service 121°C, Änderungen bis zu 204°C ununterbrochen am zeitweiligen Service 232°C
- Mittel-Druck: Bis 15 psig, -0.1 MPa+0.1 MPa, 1 barg
- Metallaufbau-Wahlen: 304 oder Edelstahl 316L, Aluminium oder Kohlenstoffstahl
- Dichtungs-/Sitzmaterial-Wahlen: Nylon, HAUSTIER, UHMW, Glas füllte Teflon, Gummi oder Silikon
- Antriebs-/Betätigungs-Wahlen: Doppelter verantwortlicher Luft-Zylinder, elektrisch, Kurbel, Kettenrad, hydraulisch
- Positions-Bestätigung: Magnetzungenschalter, Annäherungsschalter
- Befolgung/Zustimmungen: CER, ATEX, FDA
- Industrie-Gebrauch: Plastik, Petrochem, Chemikalien, Nahrungsmittel, Mineralien, Gewebe, Landwirtschaft
|
|
|
|
|
|
Zwischenflansch Messerabsperrschieber für Schwere Ausführung (LKW) von Larox
Der Zwischenflansch Messerabsperrschieber für Schwere Ausführung von Larox ist aufgrund seines robusten Gusskörpers und des Schiebers aus Edelstahl hochbeanspruchbar. Die seitlichen Aufsätze neben dem Messer können entfernt werden und bieten eine bidirektionale blasendichte Absperrung, die dafür sorgt, dass keine Metallteile mit dem Schlamm in Berührung kommen. LKF ist mit einem Nenndruck von bis zu 10 bar verfügbar.
Ventilbetrieb
In geöffneter Position drücken die beiden Manschetten in der Ventilmitte abdichtend gegeneinander und erzeugen einen Durchgang, durch den der Schlamm fließen kann, ohne dabei mit Metallteilen in Berührung zu kommen. Wenn das Ventil geschlossen wird, wird der Schieber mit Kraft zwischen den beiden Manschetten nach unten gedrückt, bis er die Endposition erreicht hat. Dann drücken die Manschetten dicht gegen beide Seiten des Schiebers und sorgen dank einer effektiven Dichtung für eine Aufrechterhaltung des Leitungsdrucks. Materialien und Medien, die beim Öffnungs- und Schließhub zwischen den Manschetten austreten, werden im Auffangbereich des Ventilgehäuses gesammelt und über mehrere Spülanschlüsse im Gehäuse abgelassen.
Nenndruck:
10 bar, Standard
Durchmesser:
50–600 mm
|
|
|
|
|
|
Angeflanschter Messerabsperrschieber (LKF) von Larox
Der angeflanschte Messerabsperrschieber von Larox ist aufgrund seines robusten Gusskörpers und des Schiebers aus Edelstahl hochbeanspruchbar. Die seitlichen Aufsätze neben dem Messer können entfernt werden und bieten eine bidirektionale blasendichte Absperrung, die dafür sorgt, dass keine Metallteile mit dem Schlamm in Berührung kommen. LKF ist mit einem Nenndruck von bis zu 10 bar verfügbar.
Ventilbetrieb
In geöffneter Position drücken die beiden Manschetten in der Ventilmitte abdichtend gegeneinander und erzeugen einen Durchgang, durch den der Schlamm fließen kann, ohne dabei mit Metallteilen in Berührung zu kommen. Wenn das Ventil geschlossen wird, wird der Schieber mit Kraft zwischen den beiden Manschetten nach unten gedrückt, bis er die Endposition erreicht hat. Dann drücken die Manschetten dicht gegen beide Seiten des Schiebers und sorgen dank einer effektiven Dichtung für eine Aufrechterhaltung des Leitungsdrucks. Materialien und Medien, die beim Öffnungs- und Schließhub zwischen den Manschetten austreten, werden im Auffangbereich des Ventilgehäuses gesammelt und über mehrere Spülanschlüsse im Gehäuse abgelassen.
Nenndruck:
10 bar, Standard
Durchmesser
80–600 mm
|
|
|
|
|
|
Der Flachschieber ist ein Zwischenflanschschieber für den allgemeinen Industrieeinsatz. Die verfügbaren Flachschieber Nennweiten reichen von DN050 bis DN1200 mit Flanschanschluss konform EN 1092-2 PN10 oder alternativ ANSI B16.5.
Der Flachschieber ist in unterschiedlichen Typen verfügbar:
Typ A, einseitig dichtender Zwischenflanschschieber für den allgemeinen Industrieeinsatz.
Typ B, beidseitig dichtender Zwischenflanschschieber für Medien mit hoher Stoffdichte.
Typ C, einseitig dichtender Zwischenflanschschieber, der speziell für die Schüttguttechnik konstruiert wurde.
Typ D, beidseitig dichtender Zwischenflanschschieber für den allgemeinen Industrieeinsatz.
Antriebsvarianten:
manuell betätigte Handradvariante mit steigender oder nicht steigender Spindel,
Handhebelantrieb,
Kettenrad
doppelt und einfachwirkende (Federkraft geschlossene) Pneumatikzylinder, elektrischer Stellantrieb
Vierkantschoner
Anwendungsgebiete:
Papier- und Zellstoffindustrie,
Chemieindustrie,
Bergbauindustrie,
Kraftwerkstechnik,
Lebensmittelindustrie
Biogasanlage / Kläranlage,
Wasser- / Abwassertechnik
Zuckerindustrie / Stahindustrie und Futtermittelindustrie
|
|
|
|
|
|
- Unibody Entwurf und schroffer Hochleistungsaufbau stellt langes Ventilleben und grössere Zuverlässigkeit sicher
- Lässt flexibler Druck unterstütztes zweiteiliges Gummihülsensystem Ventil in schwere Schlämme einen Kreislauf durchmachen, ohne zu haften
- Hülsen werden leicht ersetzt, ohne das Ventil auseinanderzubauen
- Neue und austauschbare obere Dichtung Entwurf nicht nur packingless ist, der die Notwendigkeit an der periodischen Justage beseitigt, das es auch ein selbstschmierendes System ist und ohne Ventilzerlegung nachladbar ist (Größen 2" durch 16")
- Voller Portentwurf verringert Druckabfall und Turbulenz
- Geöffnete Unterseite lässt das Bereinigen der großen Körper und der Körper in der hohen Konzentration zu
- Bidirektionale Absperrvorrichtung
- Oblateart spart Rohrleitungraum
- Hülsen sind vorhanden in einer Vielzahl der Materialien, Abnutzungs- und Chemikalienanwendung zu behandeln
- Spülungsplattenwahl lässt periodische Reinigung der untereren Entladungsentlüftungsöffnung zu und darf erröten, wie gebraucht
- Beiliegende Bronzebuchse mit einem geschützten Fettraum bedeutet weniger Bedienkraft nach langen schlafenden Zeiträumen
- Wahlweise freigestellter oberer Stammschutz und schützende Bälge verhindern externe Verschmutzung
|
|
Entworfen als schlammmesser-Absperrschieber des breiten Körpers Hochleistungsfür die in hohem Grade abschleifenden und ätzenden Anwendungen.
Eigenschaften
- Größenstrecke (Entladung)
18 " durch 54 "
75 Millimeter bis 300 Millimeter
- Maximaler Funktionsdruck
Größe 18 " durch 24 ": 100 P/in
Größe 30 " durch 54 ": 75 P/in
- Flansche
Größe 18 " durch 24 ": Gekerbt, um Kategorie 150# zusammenzubringen ANSI-B16.5
Größe 30 " durch 54 ": Gekerbt, um MSS SP44 zusammenzubringen
- Materialien
Körper: Duktiles Eisen der Form als Standard
Gatter: Edelstahl 316 als Standard. Andere Materialien wie HatelloyTM C-276, Legierung 2205 und AL6XN sind auch vorhanden
Hülsen: Naturkautschuk als Standard, EPDM und andere Materialien sind auch vorhanden
Joch: Kohlenstoffstahl
- Auslöser
- Kegelradgetriebe
- Luftzylinder
- Hydrozylinder
- Elektromotor
|
|
|
|
|
|
Larox wird Drehtellerableerventil mit einem Formkörper errichtet und ein HochleistungsEdelstahlgatter kennzeichnet. LRD ist ein einzigartiges drehendes Tellerableerventil, das spezifisch für schwere abschleifende und ätzende Schlämme bestimmt ist. Der patentierte Entwurf lässt das Ventil in schwere Schlämme einen Kreislauf durchmachen, ohne zu haften oder zu lecken und mit minimaler Abnutzung.
LRD ist mit Druckbewertungen von 10 bis Stab 100 vorhanden.
Ventilfunktion
Das LRD-Ventil ist für abgestellte Schlämme und Flüssigkeiten des Lecks fest innerhalb einer Rohrleitung bestimmt. Das Ventil ist entworfen, nur in der völlig geöffneten oder völlig geschlossenen Position gebetrieben zu werden. Während der Auslöser geöffnet oder geschlossen ist, wird die Diskette sich drehen lassen. Dieses geschieht wegen des Drucks, der gegen die Diskette drückt und veranlaßt die Diskette, den Ventilsitz zu berühren und sich zu drehen. Während das Ventil einen Kreislauf durchmagecht wird, dreht die Diskette einige Grad und jedes Mal setzt in einer verschiedenen Position. Die Keilgatterunterstützung hat einen Cutaway hinter dem Diskettenreinigungrückstand weg und folglich, schließt die Gewährleistung der Diskette und Dichtungen jedes Mal. Die Art des Aufbaus erlaubt ein Maximum der Flexibilität beim Besonders anfertigen, zum der spezifischen Bedürfnisse, in Materialdruckbewertung etc. ausgedrückt zu erfüllen. Der Körper und die Mütze werden vom Formstahl gebildet und können aus verschiedenen Materialien zur besten Klage heraus gebildet werden die Kundennotwendigkeiten. Die Mütze bringt die drehende Diskette unter, wenn geöffnet und die Dichtungen um die Spindel.
|
|
Beidseitig dichtender Plattenschieber für Flüssigkeiten mit hoher Stoffkonzentration und Schüttgüter bis 8% Konsistenz.
Technische Merkmale
Nennweiten:
DN 80 - DN 800
Baulänge:
DN 80 - DN 300 DIN 3202-K1
DN 350 - DN 800 Werksnorm
Form der Gegenflanschdichtflächen:
EN 1092 PN 10
Kennzeichnung:
DIN EN 19
Dichtheitsprüfung:
ISO 5208, Klasse A
TAPPI TIS, MSS SP-81
Temperaturbereich:
max. 180 °C
Antriebe:
Handrad, Ratsche, Kettenrad, Pneumatikzylinder, Elektromotor, Hydraulikzylinder
Zul. Betriebsdruck:
DN 80 - DN 350 10 bar
DN 400 - DN 600 6 bar
DN 700 - DN 800 4 bar
|
|
Doppelflanschschieber Typ WB12 mit Handhebel zum einfachen und schnellen Öffnen / Schließen.
Technische Merkmale
Nennweiten:
DN 150 - DN 200
Form der Gegenflanschdichtflächen:
Agrarflanschstandard
Kennzeichnung:
DIN EN 19
Dichtheitsprüfung:
ISO 5208, Klasse A
EN 12266, MSS SP-81
Temperaturbereich:
max. 90 °C
Antriebe:
Handhebel, Handrad, Kettenrad, Pneumatikzylinder, Elektroantrieb, Hydraulikzylinder
Betriebsdruck:
max. 4 bar
|
|
NUR SCHIEBER
Feld und Schieber mit großer Stärke
MOTO REDUCTOR STEUERUNG
0.37 Kilowatt
137 U/min
Spannung TRI 230/400 V - 50 Hz IP55
Schraube D20 - Taktabstand 12 Millimeter
0.37 Kilowatt - 137 U/min
Spannung TRI 230/400 V - 50 Hz IP55
ENDE DES ANSCHLAGS
Klemmschraube auf Schieberhauptleitungsteil
D 18 T 10/36 V DC
INDUCTIF
Klemmschraube auf Schieberhauptleitungsteil
D 18 T 10/36 V DC
|
|
|
|
|
|
Integral-Durchgang Schieber sind für jenen ganzen Gebrauch verwendbar, in dem vollkommene Enge zum Material und zum Druck sogar in Anwesenheit Hochtemperatur zugesichert werden muss und mit abschleifenden Produkten.
• Ventile sind für das Festziehen zwischen counterflanges UNI-PN 10 oder ANSI 150 lbs verwendbar.
• Innenenge wird durch eine toroidal Dichtung zugesichert, die nach dem Blatt in geschlossener Position handelt ((VLRM/VLRC/VLRP).
• Enge in Richtung zur Außenseite wird durch ein justierbares Stopfbuchsesystem zugesichert.
• Die manuelle Ventilsteuerung wird erzielt durch ein Handrad (VLPM/VLRM) und durch eine Riemenscheibe mit Kette (VLPC/VLRC)
• Die elektropneumatische Ventilsteuerung wird durch einen Doppelteffekt Zylinder erzielt, der durch 1/4“ einzelnes Magnetventil des Gases 5/2 aktiviert ist.
• Zwei Nähe werden das induktive Begrenzungschalter ø 18 benutzt, um die Blattposition Fern-anzuzeigen.
• Elektropneumatische Schieber in der speziellen Durchführung können mit 3 Positionen für Kurs/das feine Aufstapeln auf Balancen geliefert werden.
• Elektropneumatische Schieber sind gemäß Gemeinschaftsregelungen 89/392/EEC entworfen und hergestellt.
Vorhanden in den folgenden Versionen:
• Roheisen-Gussteilkörper des Aluminiums/AISI 304/AISI 316/
• Blatt AISI 304 oder AISI 316 in der sehr starken Platte
• Toroidal Dichtungsdichtung in NBR/VITON für spezielle Durchführungen
• Aluminiumstopfbuchse
• Algoflonated Fiberglasverpackung
• Außenteile in galvanisiertem Kohlenstoffstahl
• Aluminiumgußteilhandrad
• Riemenscheibe und Kette mit Schutz
• Schutz in gemaltem Kohlenstoffstahl
• Pneumatischer Doppelteffekt Zylinder - Stab des Drucks 5÷7 steuern
• 1/4“ Gas, 5 Weise, zweistelliges single- Magnetventil
• Zwei Nähe induktives Begrenzungschalter ø 18
|
|
Der WB-Plattenschieber wurde gemäß der EU-Druckgeräterichtlinie (PED97/23/EG), Kategorie II Modul A1 konzipiert, gefertigt und geprüft und trägt daher das CE-Zeichen.
Technische Merkmale
Nennweiten:
DN 50 - DN 600
Baulänge:
EN 558-1 Reihe 20
(ab DN 350 Werksbaulänge)
Form der Gegenflanschdichtflächen:
EN 1092 PN 10
Kennzeichnung:
DIN EN 19
Dichtheitsprüfung:
ISO 5208, Klasse A
TAPPI TIS, MSS SP-81
Temperaturbereich:
max. 100 °C
Antriebe:
Handrad, Ratsche, Kettenrad, Pneumatikzylinder, Elektromotor, Hydraulikzylinder
Zul. Betriebsdruck:
DN 50 - DN 300 10 bar
DN 350 - DN 400 6 bar
DN 500 - DN 600 4 bar
|
|
|
|
|
|

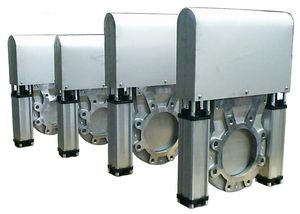

Leistungsdaten & Technische Merkmale - Vorteile
- Leicht zu handeln
- Hochgradig verschleißresistent
- Leicht einzubauen
- Zeitsparende Wartung
- Ab Lager verfügbar
- Schieberrahmen komplett mit SINT® Polymer beschichtet (nahrungsmitteltaugliche Version mit FDA-Zulassung auf Anfrage)
- Betriebssichere Abdichtung ohne zusätzliche Maßnahmen dank umlaufender, staubdichter, in die Polymerbeschichtung integrierter Dichtlippen
- Schieberblech (in der Grundversion mit spezieller SINT® Polymerbeschichtung) gewährleistet reibungsarmen Betrieb (je nach Anwendung Schieberbleche in unterschiedlichen Werkstoffen erhältlich)
- Geringe Anzahl an Bauteilen machen Zerlegung und neuerlichen Zusammenbau extrem einfach
- Zusätzlich zu den Merkmalen der anderen Modelle bietet die Version VLS dank des in das Schiebergehäuse integrierten Pneumatikzylinders die kompaktesten Einbaumaße.
Optionen & Zubehör
- Schieber aus Normalstahl, ausgekleidet bzw. beschichtet mit SINT®MC Polymer
- Schieber aus Edelstahl 1.4301 ausgekleidet bzw. beschichtet mit SINT®AL (FDA-zugelassen)
|
|
|
Posi-flate Reihen 476 aufblasbare Sitzmesser-Gatter sind im Fluss-Stahl und im Edelstahlaufbau alles "full-bore" und vorhanden. Messergatter kommen komplett mit Luftoperator und Magnetventil. Alle Standardventile sind der Druck, der zu 150 psig veranschlagen werden und die Temperatur, die zu 200 Graden Fahrenheit unter Verwendung der Standarddichtungen veranschlagen wird. Wahlweise freigestellte Dichtungen sind vorhanden.
|
|
|
|
|
|
Messer-Tor-Ventile
Tyco Messer-Tor-und Schlamm-Ventile
Die Kombination Clarkson, L&M Ventil- und Rovalveder produkte unter Tyco Fluss-Steuerung gibt Ihnen die breiteste Vorwähler der Messer-Tor- und -schlamm-Ventile, um von vorhandenem von einer einzelnen Quelle zu wählen. Wenn die Wurzeln zurück in 60 Jahren erreichen, haben das Clarkson, DAS L&M Ventil und DIE ROVALVE Marken die Notwendigkeiten vieler verschiedenen Industrien mit einer breiten Vielzahl der Eich-massen und kundenspezifischen Ventile entsprochen. Anwendungserfahrung Schutz-ausrüstung das gesamte Spektrum, der Bergbau, die Masse und das Papier, die Energie, das chemische Mittel und das Petro-Chem, die Abfallbehandlung, der Stahl, die Nahrung u. das Getränk, das Pulver u. das Schüttgut und andere Prozessindustrien. knifegate.com für zusätzliche Information an klicken.
Clarkson Schlamm-Ventile
Aufstellen erwiesene, Hochleistungs-, störungsfreie Schlamm-Ventile für die Schleif-mittlen, ätzenden und groben Schlämme. Clarkson Schlamm-Ventile sind in mehr Anwendungsservice um die Welt als jeder möglicher andere Hersteller in einer ausgedehnten Benutzungsmöglichkeit.
L&M Ventil-Polymer-Plastik gezeichnete Messer-Tor-und Schieneen-Tor-Ventile
Einzigartige Leistung plus L&M Ventilmesser-Tor- und Schieneen-Torprodukte bieten überlegene Absperrvorrichtung, vollen Hafen und positive Dichtungsverpackung an. Sie liefern ungleiche Leistung in einer Vielzahl von Anwendungen.
ROVALVE spezielle Anwendungs-Messer-Tor-Ventile
Rovalve Produkte schließen das alles neue hohe Körpermesser-Tor der Leistung SB1700 verriegelte, das feste Metall-Metallsitzmesser-Tor der Form S20, die Tabelle 215 Schieneen-Tor-Ventile, die Tabelle 220 bonneted Messer-Tor und andere spezielle Anwendungs-Ventile jedes mit seiner eigenen einzigartigen Leistung und Ausrüstungsbeschreibungen mit ein. Dieses versichert Ihnen das rechte Ventil für Ihre Anwendung.
|
|
NUR SLIDEVLAVE
Feld und Schieber mit großer Stärke
PNEUMATISCHER ANTRIEB
2 Auspuffverkleinerungen
Verteiler 5/2 - 1 EV 48V Alt
Spg.Versorgungsteil D 6/8
ENDE DES ANSCHLAGS
Geregelt auf Zylinder
D 18 T 10/36 V DC
MAGNETISCH
Geregelt auf Zylinder
INDUKTIV
Klemmschraube auf Schieberhauptteil D 18 T 10/36 V DC
|
|

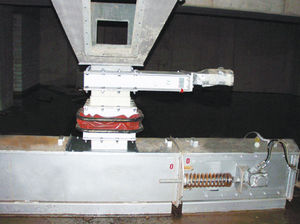

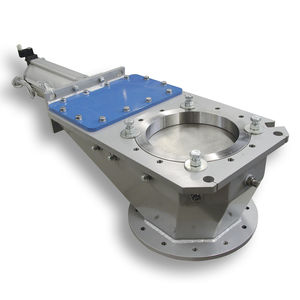

Silo- bzw. Redler-Auslaufschieber, pneumatisch betätigt einschließlich Zylinder, 5/2-Wege-Magnetventil (1-spulig) mit Handhilfsbetätigung und 2 Magnetfeldschalter, potentialfrei. Schieberplatte auf Kugellagern in U-Rahmen
geführt.
Ausführung: Stahl grundiert. Produktberührende Teile aus Chromnickelstahl auf Anfrage. ATEX-Ausführung nach Kategorie 2 oder 3 mit zulässiger Zone 20 im Schieber auf Anfrage.
Einsatz: Zur Absperrung von Schüttgütern, ohne Überdruck. Schieber schließt bei Stromausfall.
|
|
ALLGEMEINE HINWEISE
- Stoffbuchspackung TwinPack%u2122 gewährleistet hohe
Betriebssicherheit
- Einfacher Austausch der Dichtung mittels Flanschring
- Wartungsarm
- Demontierbar, sortenreines Recycling gegeben
EINSATZGEBIETE, z. B.:
- Schlamm, Pulver, Granulat und andere feste Medien
- Papierbrei, Recycling-Zellstoff
- Abwässer
- Medien in lebensmittelverarbeitenden Betrieben
- Brauereien und Getränkeindustrie
|
|
Einseitig dichtender Plattenschieber für Flüssigkeiten, fließfähige Schüttgüter und Stoffe bis zu einer Konsistenz von 5%.
Technische Merkmale
Nennweiten:
DN 50 - DN 1200
Baulänge:
Stafsjö Werksnorm
Form der Gegenflanschdichtflächen:
EN 1092 PN 10/16
ANSI B16.5 Class 150
JIS B2238 10 K
BS 10 Tabelle D
Kennzeichnung:
DIN EN 19
Dichtheitsprüfung:
ISO 5208, Klasse A
TAPPI TIS, MSS SP-81
Temperaturbereich:
max. 300 °C in Abhängigkeit von Druck, Medium und Werkstoff
Antriebe:
Handrad, Ratsche, Kettenrad, Scheckengetriebe, Pneumatikzylinder, Elektromotor, Hydraulikzylinder
Zul. Betriebsdruck:
DN 50 - DN 125 16 bar
DN 150 - DN 300 10 bar
DN 350 - DN 600 6 bar
DN 700 - DN 1000 2,5 bar
|
|
Das Battioni Pagani Pompe S.p.A. Gatter ist in einer Richtung Art und ist besonders verwendbar, auf Tankern für landwirtschaftlichen Gebrauch oder auf LKWas für industriellen Gebrauch gepasst zu werden.
Der Gatterkörper in einem, der nur wirft und das bestimmte Dichtungssystem des Gatters können einer vollkommenen Dichtung für Druck bis Stab 10 garantieren.
Die eröffnung und das Schliessen dem Gatter können in Zweiweg bewirkt werden:
· Mit manuellem Hebel
· Mit Hydrozylinder des doppelten Effektes;
· Mit pneumatischem Zylinder.
Modelliert vorhandenes: Flugsteig 1500 (6")
Flugsteig 2000 (8")
Maximaler Druck: Stab 10
|
|
KÖRPER
FORM-STAHL/ROHEISEN/DUKTILES EISEN/FLECK WENIGER/ALUMINIUMbronze/USW.
DISKETTE
FORM-STAHL/ROHEISEN/DUKTILES EISEN/ROSTFREIE/ALUMINIUMbronze/USW.
SITZ
INCONEL/FLECK-WENIGER/USW.
STAMM
ROSTFREI/MONEL/INCONEL/USW.
VERPACKUNG
PTFE/NBR/FPM/GRAPHIT/USW.
STOPFBUCHSE
FORM-STAHL/ROHEISEN/DUKTILES EISEN/FLECK WENIGER/ALUMINIUMbronze/USW.
STAMM-HALTER
BRONZE-/ALUMINIUMbronze/ROSTFREI/MONEL
1. SERVICE TEMP: -20°C~+600°C
2. SERVICE-ZUSTAND: WASSER, DAMPF, STAUB, HEISSLUFT, USW.
3. FLANSCH-BEWERTUNG: ANSI, AWWA, LÄRM, JIS (KS), ETC.
4. GRÖSSE: 50A (2 ") ~2000A (80 ")
5. FLANSCH-ART: FLANSCH, ANSATZ, SCHWEISSENDE ART
6. AUSLÖSER: ZAHNRAD, MOTOR, LUFT-ZYLINDER, ZYLINDER, ETC.
|
|
|
|
|
|
|

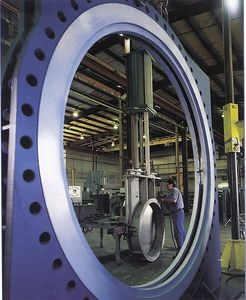

Fabri-Ventil Produkte (Messergatter, Diagatter, Keilgatter, bereiten auf,/Ausschuss, Schmetterling und Rückschlagventile), sind nachgewiesene Ausführende für die Behandlung der Prozessflüssigkeiten für die Masse und das Papier, Chemikalie, Erdöl, Raffinierung, Bergbau, Abwasser, Energie, Ölsand und Marineindustrien. Fabri-Ventil Produkte können kundenspezifisch angefertigt werden, um die ökonomischen, zuverlässigen Lösungen für Ihre verarbeitennotwendigkeiten zur Verfügung zu stellen. Wir glauben, dass es keine solche Sache wie ein Standardventil oder ein Standardjob gibt. Gegründet nach unserer althergebrachten und verschiedenen Ventilaufbauerfahrung, kann Fabri- Ventil einen Wirt von Wahlen zeigen und wird das genaue Ventil für Ihre genauen Anforderungen besonders anfertigen. Wir verstehen die Härte der Flüssigkeiten, der Gase und der Schlämme, die Ihre friedlichen Systeme durchfließen. Unsere Ventile verringern im Wesentlichen Stillstandszeit und Instandhaltungskosten und überleben durchweg ihre Amortisationsdauer.
|
|
|

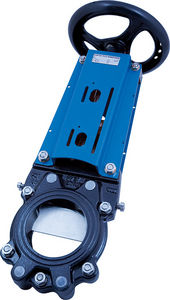

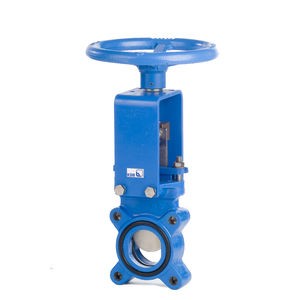

Weichdichtender Plattenschieber aus Grauguss EN-GJL-250 in Zwischenflanschausführung, zum Einklemmen oder als Endarmatur, beidseitig dichtend, einteiliges (bis DN 500) bzw. zweiteiliges Gehäuse, Kurzbaulänge EN 558-1/20 (ehemals K1), Absperrplatte aus Edelstahl, U-Bügeldichtung aus Elastomer, Spindelabdichtung mit Stopfbuchse, mit Aufbaubügel, Korrosionsschutz durch Epoxidbeschichtung, max. PN 10
|
|
Standardausrüstungen
- Positiver Blattverschluß (PBL) zwischen Blatt u. Zylinderstange
- Interner magnetischer Kolben, gepolsterter Luftzylinder
- PolierEdelstahlblatt
- Schmales Profil, leichter Aluminiumrahmen
- Justierbare Nylonnockenrollen für staubdichte Dichtung auf Blatt
- Nylondichtungen des konstanten Drucks auf Blatt
- Völlig gezeichneter Plastikinnenraum
- Regelmäßige Flanschmuster oder CEMA-Flansche, zum der Schraubenförderwerke zusammenzubringen
- Standardgatter veranschlug für 82o C (180o F)
- Völlig geprüft vor Verschiffen
|
|

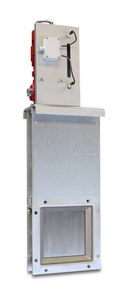

Einsatzgebiet: Arbeits- und Dosierschieber zum Absperren von frei fließender Schüttgüter
Nennweiten: 200 x 200 bis 630x630, Sondergrößen auf Anfrage
Flanschbohrbild: JAUDT Standard oder Kundenbohrbild
|
|
NUR SCHIEBER
Feld und Schieber mit großer Stärke
ZAHNSTANGEN-MANUELLE STEUERUNG
Felsen M3 außerhalb des Staubflusses
Kettenrad mit 18 Zähnen
Handgriff-Antrieb
ENDE DES ANSCHLAGS
Klemmschraube auf Schieberrahmen
D 18 T 10/36 V DC
|
|
|

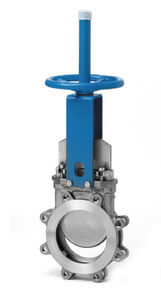

Einzigartig in der Industrie, die Leistung plus L&M Ventilmesser-Gatter- und Diagatterprodukte überlegene Absperrvorrichtung, vollen Hafen und positive Dichtungsverpackung anbieten. Das M145 ist ein 150 P/incwp-Entwurf, während das StandardM345 im 300 P/incwp-Entwurf wie ein 900 P-/inentwurf vorhandenes so hohes ist! Beide liefern ungleiche Leistung in einer Vielzahl von Anwendungen. Vorhandene Zwischenlagen schließen, Polypropylen, UHMW, PTFE und andere ein.
|
|
|
|
die Ergebnisse der folgenden Kategorie ansehen :
